Система дымоходов ВУЛКАН для поквартирного отопления
Проектирование и производство современных высококачественных газоплотных систем коллективного отвода продуктов сгорания.

Коллективные системы дымоходов ВУЛКАН

Новое качество жизни в современном мире напрямую связано с наполнением жилища человека комфортными и качественными системами жизнеобеспечения, одним из основных элементов которых является теплоснабжение. Появление в домах систем поквартирного отопления – неотъемлемая часть этого важного процесса.

Если европейский рынок давно базируется на индивидуальных системах отопления, то Россия только сейчас активно переживает период перехода к индивидуальным и децентрализованным решениям в этой области.

Ветхость систем централизованного отопления и горячего водоснабжения, построенных еще в прошлом веке, с каждым годом рождает все больше проблем, связанных с поддержанием их в рабочем состоянии. Именно поэтому постоянно увеличивается количество новых проектов, предусматривающих установку современных коллективных дымоходных систем для индивидуального отопления каждой квартиры.

По сравнению с централизованным отоплением, использование поквартирного отопления от газового котла в многоквартирном жилом доме имеет массу преимуществ. Так, владелец квартиры получает тепло и горячую воду в любое время без каких-либо ограничений, имеет возможность производить изменение режимов обогрева в индивидуальном порядке. Это позволяет оптимально использовать тепловую энергию, точно определять ее потребление и индивидуальный расчет каждой квартирой, что в конечном итоге приводит к значительной экономии финансовых средств при оплате коммунальных услуг, особенно учитывая постоянный рост цен на энергоносители.

Завод ВУЛКАН является передовым предприятием по разработке и внедрению решений по дымоотведению и подаче воздуха для поквартирного отопления многоэтажных жилых домов. Сегодня такие системы выполняются в трех основных типах:

  1. Система с коаксиальной трубой (труба в трубе), по внутренней трубе которой отводятся продукты сгорания, а между внутренней и внешней трубами подается воздух на горение.
  2. Система с двумя отдельными трубами, по одной из которых отводятся продукты сгорания, а по другой – подводится воздух на горение.
  3. Система с одной трубой, по которой отводятся продукты сгорания, а подвод воздуха на горение осуществляется из шахты, конструктивно выполненной при строительстве здания.

В зависимости от архитектурного решения, этажности здания, климатической зоны и прочих факторов, требуется конкретная проработка выбранной схемы, точные аэродинамические и тепловые расчеты, правильный выбор материалов.

Основываясь более чем на 20-ти летнем опыте проектирования, изготовления, монтаже и эксплуатации таких систем, завод ВУЛКАН способен предложить лучшие решения для Заказчика, работающего с поквартирным отоплением многоэтажных жилых домов. Современное высокотехнологичное производство, оснащенное самым передовым оборудованием, высококвалифицированный персонал, внедренные системы контроля качества позволяют решать задачи в этой области на самом современном техническом и технологическом уровне.

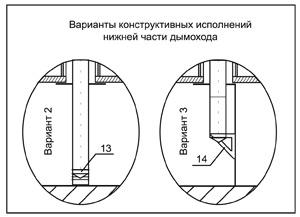

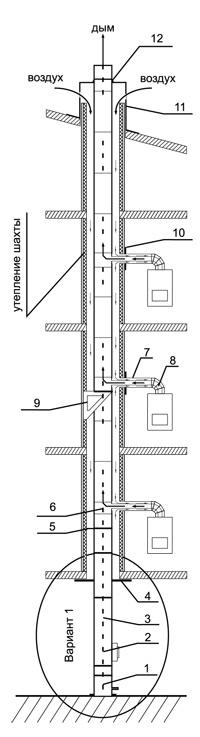

Схема коллективного дымохода ВУЛКАН с одноконтурным стволом и забором воздуха для котлов из утепленной шахты дымохода

Схема коллективного дымохода ВУЛКАН с одноконтурным стволом и забором воздуха для котлов из утепленной шахты дымохода
  1. Опора "глухая" № 1 - конденсатоотводчик без изоляции
  2. Тройник 90° без изоляции в сборе с ревизией (прочисткой)
  3. Труба без изоляции
  4. Фланец с изоляцией
  5. Элемент крепления к стене
  6. Тройник 90° без изоляции
  7. Труба коаксиальная
  8. Отвод 90° коаксиальный
  9. Кронштейн крепления к стене под трубу без изоляции
  10. Фланец
  11. Кровельный оголовок с вентиляционными окошками
  12. Юбка
  13. Опора напольная без изоляции в сборе со съемным конденсатосборником, который используется как прочистка
  14. Кронштейн крепления к стене в сборе со съемным конденсатосборником, который используется как прочистка

Схема коллективного дымохода ВУЛКАН с одноконтурным стволом и забором воздуха для котлов из утепленной шахты дымохода

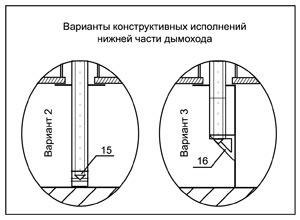

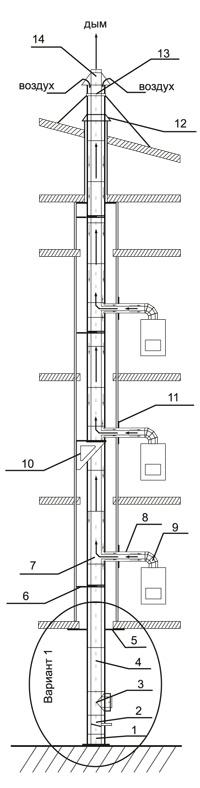

Схема коллективного дымохода ВУЛКАН с коаксиальным стволом и забором воздуха для котлов с улицы

Схема коллективного дымохода ВУЛКАН с коаксиальным стволом и забором воздуха для котлов с улицы
  1. Опора "глухая" № 1 коаксиальная
  2. Конденсатоотводчик коаксиальный
  3. Тройник коаксиальный в сборе с ревизией (прочисткой) и стаканом
  4. Труба коаксиальная
  5. Фланец
  6. Элемент крепления к стене
  7. Тройник 90° коаксиальный
  8. Труба коаксиальная
  9. Отвод 90° коаксиальный
  10. Кронштейн крепления к стене под трубу коаксиальную
  11. Фланец
  12. Юбка
  13. Хомут под растяжки
  14. Зонт коаксиальный
  15. Опора напольная коаксиальная в сборе со съемным конденсатосборником, который используется как прочистка
  16. Кронштейн крепления к стене в сборе со съемным конденсатосборником, который используется как прочистка

Схема коллективного дымохода ВУЛКАН с коаксиальным стволом и забором воздуха для котлов с улицы

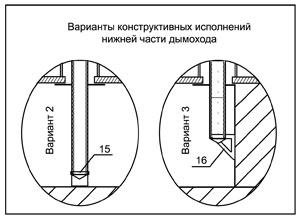

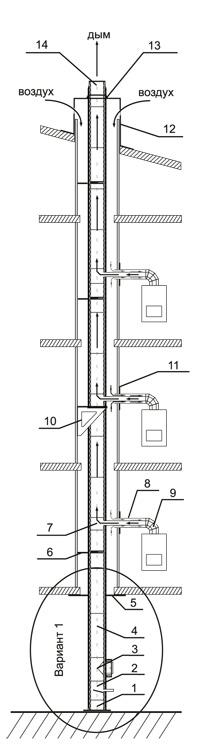

Схема коллективного дымохода ВУЛКАН с двухконтурным утепленным стволом и забором воздуха для котлов из шахты дымохода. Схема двухконтурных дымоходов.

Схема коллективного дымохода ВУЛКАН с двухконтурным утепленным стволом и забором воздуха для котлов из шахты дымохода. Схема двухконтурных дымоходов.
  1. Опора "глухая" № 1 с изоляцией
  2. Конденсатоотводчик с изоляцией
  3. Тройник 90° с изоляцией в сборе с ревизией (прочисткой) и стаканом
  4. Труба с изоляцией
  5. Фланец
  6. Элемент крепления к стене
  7. Тройник с изоляцией с отводом 90° без изоляции
  8. Труба коаксиальная
  9. Отвод 90° коаксиальный
  10. Кронштейн крепления к стене под трубу с изоляцией
  11. Фланец
  12. Кровельный оголовок с вентиляционными окошками
  13. Юбка
  14. Конус "Факел"
  15. Опора напольная с изоляцией в сборе со стаканом и съемным конденсатосборником, который используется как прочистка
  16. Кронштейн крепления к стене в сборе со стаканом и съемным конденсатосборником, который используется как прочистка

Схема коллективного дымохода ВУЛКАН с двухконтурным утепленным стволом и забором воздуха для котлов из шахты дымохода. Схема двухконтурных дымоходов.
