Собирая и монтируя дымоходы, печные трубы и другие изделия "Вулкан" следует руководствоваться СП7.13130.2013, а так же инструкцией по монтажу дымоходов. На вертикальных участках необходимо устанавливать кронштейны крепления к стене через каждые 10 метров дымохода. Элементы крепления к стене следует устанавливать через каждые 2,5 метра на вертикальных участках и через 1,5 метра на наклонных участках.
Кронштейны и элементы крепления к стене позволяют регулировать зазоры от поверхности дымохода до поверхности стены в пределах пожароопасных расстояний. Тройники рекомендуется использовать для стыковки горизонтальных и наклонных участков с вертикальными. Тройники можно конструктивно дополнять конденсатосборником и ревизией для удаления из дымоходов продуктов сгорания, образующихся при эксплуатации каминов и печей, и отвода конденсата.
При прохождении стен или перекрытий, выполненных из сгораемых материалов необходимо производить противопожарную разделку. Разделки закрываются фланцами с изоляцией. Зонты, конусы и дефлекторы являются окончанием дымохода. Тип окончания дымохода зависит от типа отопительного прибора, вида топлива и розы ветров в месте установки или монтажа дымохода. В случае если труба дымовая превосходит уровень кровли на 1,2 метра, в обязательном порядке следует установить растяжки. Для этого используется хомут под растяжки. Как и любые другие сложные конструкции, обеспечивающие безопасность жизнедеятельности человека, печные трубы «Вулкан» требуют присутствия компетентных специалистов во время монтажа дымоходов, установки и сервисного обслуживания.

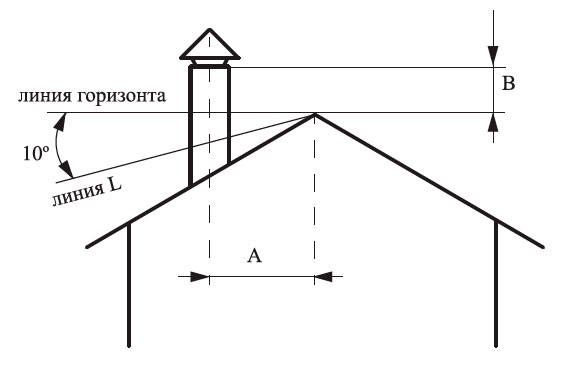

За высоту дымовых труб, размещаемых на расстоянии, равном высоте и большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:
- не менее 500 мм - над коньком кровли при расположении трубы на расстоянии до 1,5 м от конька;
- не ниже конька кровли - при расположении дымовой трубы на расстоянии до 1,5 м от конька;
- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, - в случае, если труба дымовая расположена от конька на расстоянии более 3 м.
Для гидроизоляции кровли (в месте пересечения с печной трубой) применяются кровельные элементы, выбор которых зависит от угла наклона кровли. Диаметр печной трубы выбирается в зависимости от типа и мощности отопительного прибора, вида топлива и предполагаемой высоты дымохода. Диаметр дымохода или печной трубы выбирается согласно таблицам и номограмам, составленным по результатам аэродинамических расчетов, а также с учетом рекомендаций производителей отопительных приборов.
Квалифицированные специалисты нашей компании помогут Вам в выборе оптимальной конструкции дымохода и его элементов в зависимости от заданных условий (тип отопления, прибора, высота строения, тип кровли и т.д.), установят дымоход и печные трубы в соответствии со всеми правилами, нормами и требованиями надежности и пожарной безопасности. Возможно как изготовление и монтаж дымоходов стандартного образца, так и изготовление нестандартных элементов дымоходов по Вашему индивидуальному проекту.
Гарантийные обязательства
Завод "Вулкан" гарантирует соответствие изделий требованиям технических условий (ТУ 5263-001-0151823650-2011) в течение 50 лет, при соблюдении условий транспортировки, эксплуатации и хранения.

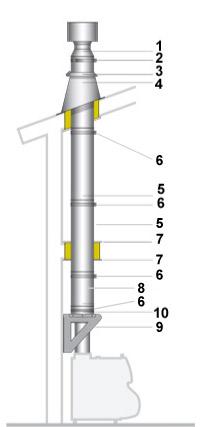

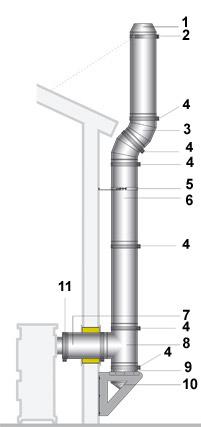

Вариант монтажа дымохода по наружной стене | Вариант монтажа дымохода внутри помещения |
![]() |
![]() |
|
|
