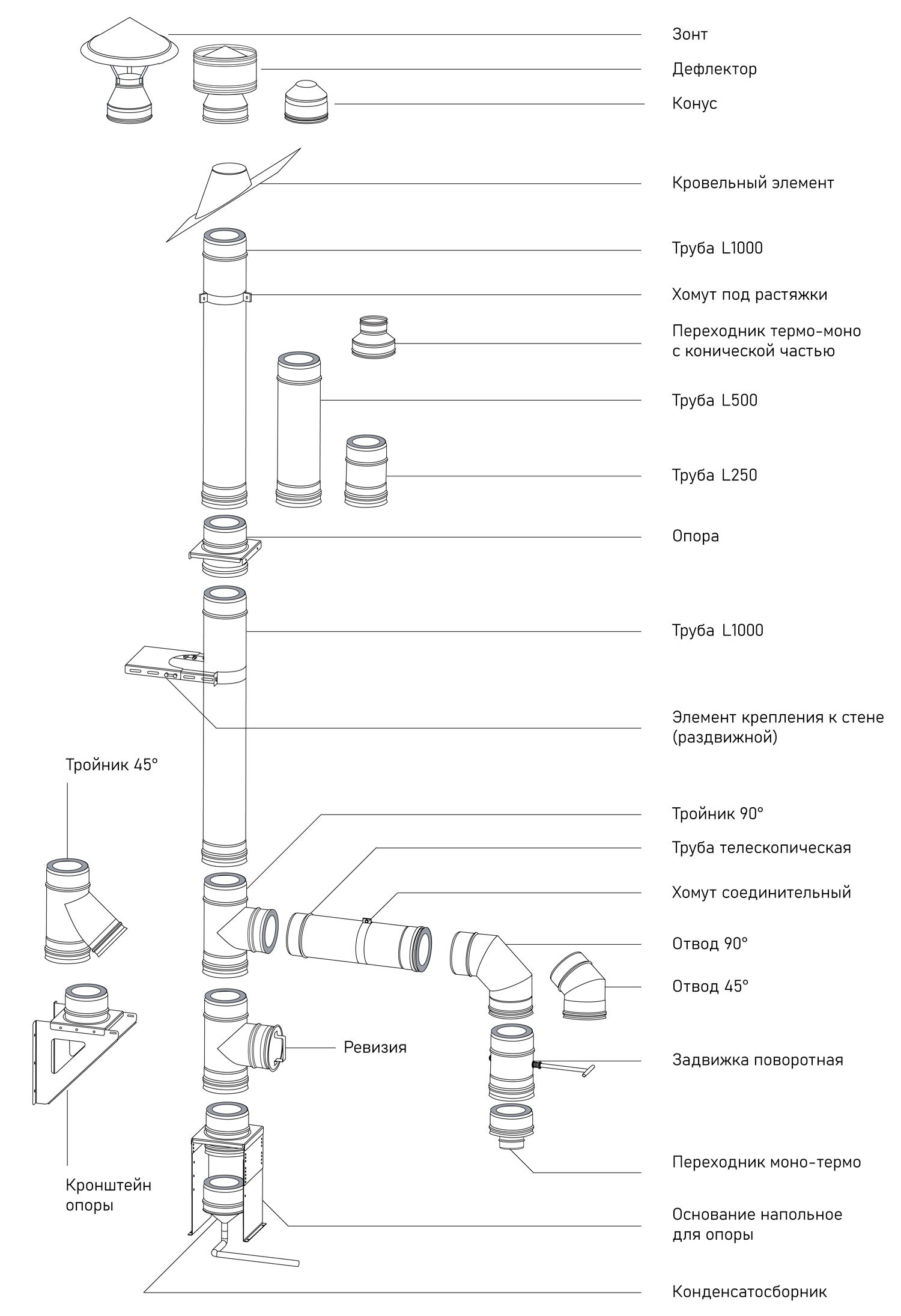

Система двухконтурных элементов с изоляцией

перейти к товарам

Двухконтурная система дымоходов «Вулкан», или как их еще называют – двустенные сэндвич дымоходы, являются наиболее распространенным видом дымоотводов из-за широкой области их применения, а также универсальности. Так, двухконтурные дымоходы применяются для эффективного отведения продуктов сгорания от большого диапазона отопительного оборудования: котлов, печей домашних и банных, каминов, дизель-генераторов, работающих на твердом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.

Конструкция, материалы и методы производства нержавеющих дымоходов позволяют этим дымоотводам выдерживать следующие рабочие параметры дымовых газов:

  • номинальная температура до 750°С
  • максимальная (краткосрочная) температура 1000°С

Давление внутри системы дымоходов из нержавейки должно составлять до 5000 Па, при этом, основной контур системы устойчив к агрессивной кислотной среде. Стоит отметить, что дымоходы из нержавеющей стали предназначены для установки как внутри, так и снаружи строений, с закреплением как к стене, так и к специальным мачтам. Это свойство нержавеющих дымоходов делает их очень удобными с точки зрения монтажа и установки в соответствии с индивидуальными параметрами объекта, для которого требуется система качественного дымоотведения.

Конструктивные особенности дымоходов из нержавеющей стали:

  • Материал внутреннего контура: нержавеющая сталь AISI 321 (AISI 316, AISI 310 - по запросу) толщиной 0,5 - 1,0 мм
  • Материал наружного контура: нержавеющая сталь AISI 304 или высококачественная гальванизированная сталь толщиной 0,5 - 0,8 мм
  • Теплоизоляция сэндвич дымоходов: огнестойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50/100 мм
  • Система внутренней термокомпенсации дымоходов "Вулкан", исключающая деформацию линейных элементов при естественном температурном расширении металла
  • Высокая герметичная точность и дымоходов из нержавеющей стали, и всех частей дымоотводящей системы, в целом
  • Двухконтурные дымоходы характеризуются повышенной прочностью конструкции при минимальном весе
  • Возможность использования специальных силиконовых колец для герметизации системы
  • Уникальный стыковочный профиль раструбно-профильных соединений

Нержавеющие дымоходы «Вулкан» производятся на оборудовании последнего поколения с применением последних технологий. Так, трубы и элементы изготавливаются на уникальной автоматической роботизированной линии фактически без участия человеческого фактора. Нержавеющие дымоходы сэндвич конструкции производятся на территории России, что позволяет существенно снизить себестоимость продукции, обеспечивая невысокую цену. Заказать и купить недорогие, доступные дымоходы из нержавейки под торговой маркой «Вулкан» можно у многочисленных дилеров и дистрибьюторов завода по всей России.

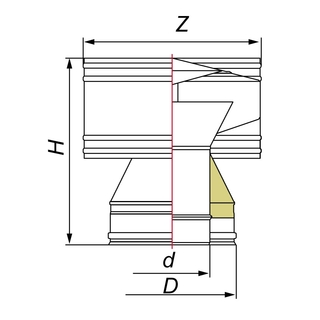

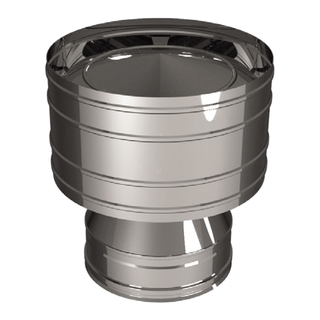

Дефлектор
Дефлектор
Дефлектор двухстенный с раструбно-профильным соединением.
подробнее
Дефлектор
Дефлектор двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая

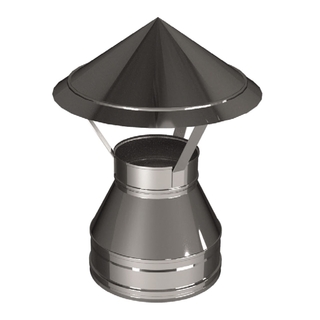

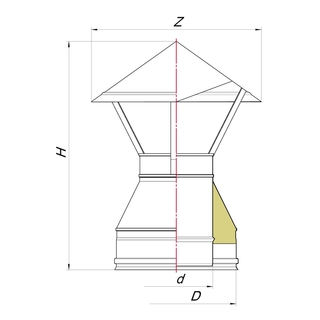

Зонт
Зонт
Зонт двухстенный с раструбно-профильным соединением.
подробнее
Зонт
Зонт двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая

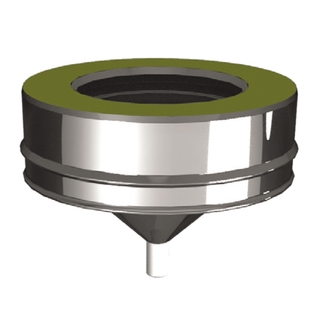

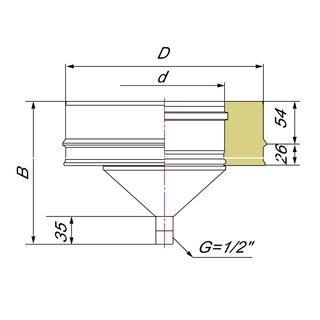

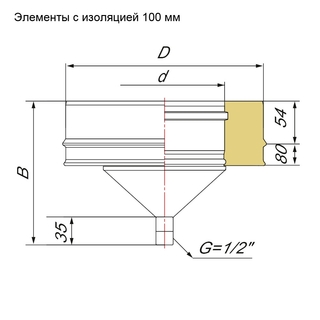

Конденсатосборник
Конденсатосборник
Конденсатосборник двухстенный с раструбно-профильным соединением.
подробнее
Конденсатосборник
Конденсатосборник двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая

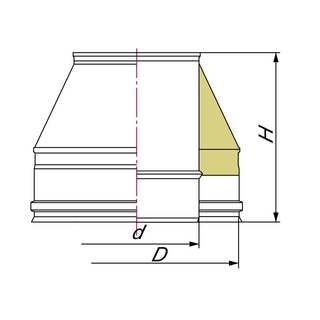

Конус "Факел"
Конус "Факел"
Конус "Факел" двухстенный с раструбно-профильным соединением.
подробнее
Конус "Факел"
Конус "Факел" двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая

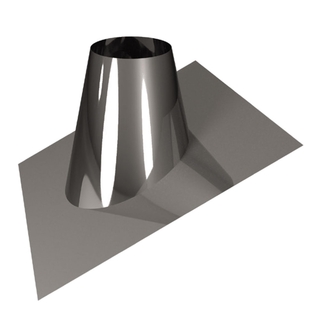

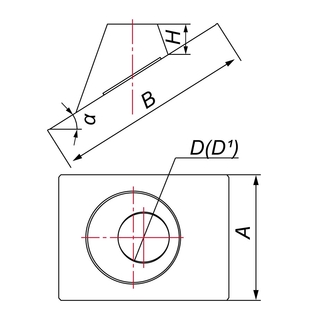

Кровельный элемент
Кровельный элемент
Кровельный элемент на трубу двухстенную с раструбно-профильным соединением.
подробнее
Кровельный элемент
Кровельный элемент на трубу двухстенную с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальнаяОцинкованная

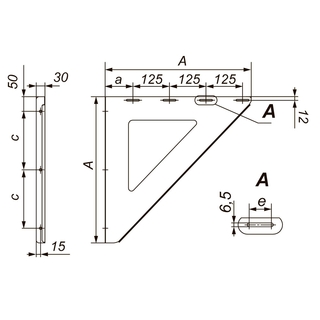

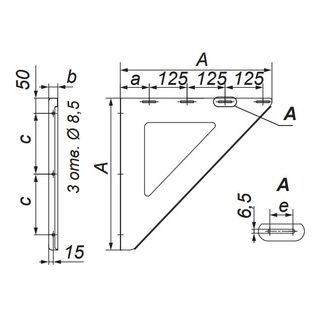

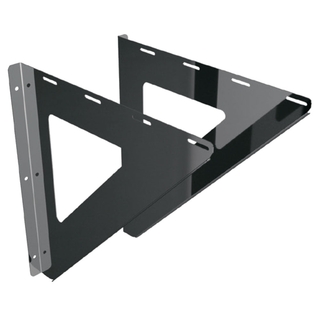

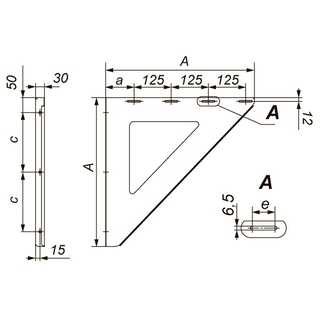

Кронштейн опоры
Кронштейн опоры
Кронштейн опоры, под двухстенные элементы с раструбно-профильным соединением.
подробнее
Кронштейн опоры
Кронштейн опоры, под двухстенные элементы с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальнаяAISI 321, матоваяОцинкованная

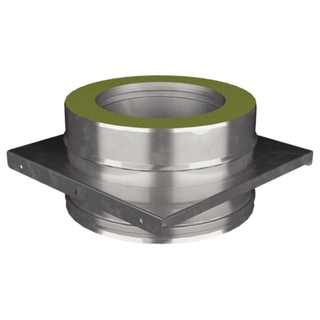

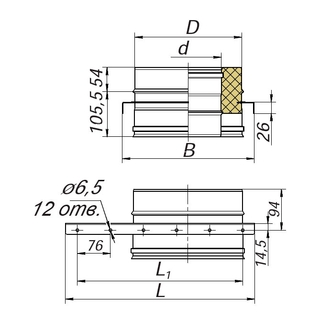

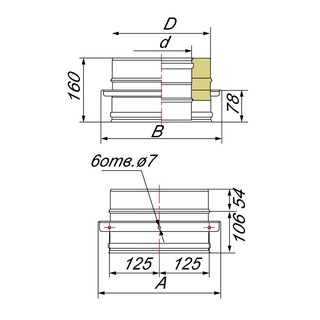

Опора
Опора
Опора двухстенная с раструбно-профильным соединением.
подробнее
Опора
Опора двухстенная с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая

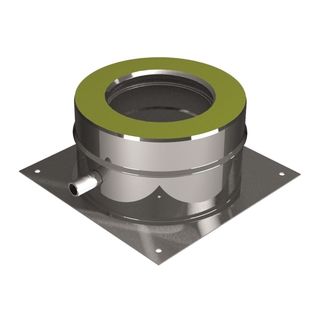

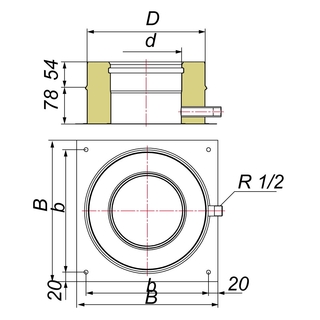

Опора нижняя с боковым выпуском конденсата
Опора нижняя с боковым выпуском конденсата
Опора нижняя с боковым выпуском конденсата, двухстенная с раструбно-профильным соединением.
подробнее
Опора нижняя с боковым выпуском конденсата
Опора нижняя с боковым выпуском конденсата, двухстенная с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая

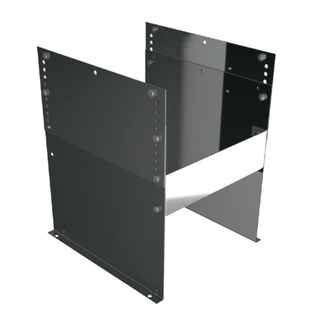

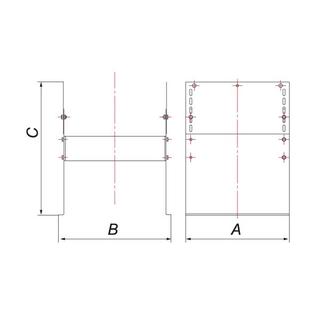

Основание напольное для опоры
Основание напольное для опоры
Основание напольное для опоры, на двухстенную трубу с раструбно-профильным соединением.
подробнее
Основание напольное для опоры
Основание напольное для опоры, на двухстенную трубу с раструбно-профильным соединением.
Диаметр, мм
23028021022026033035040080110200250300
Марка стали
AISI 304, зеркальнаяAISI 321, матоваяОцинкованная

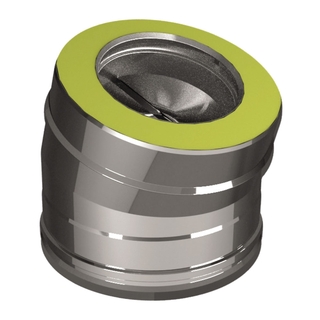

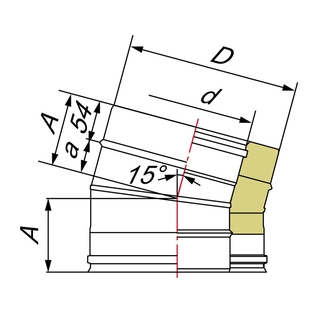

Отвод 15°
Отвод 15°
Отвод 15° двухстенный с раструбно-профильным соединением.
подробнее
Отвод 15°
Отвод 15° двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая

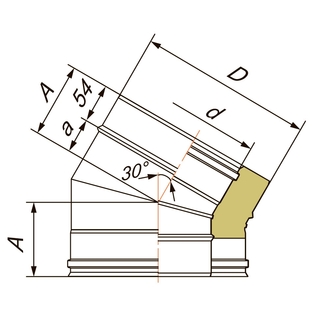

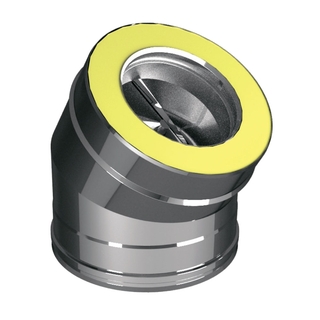

Отвод 30°
Отвод 30°
Отвод 30° двухстенный с раструбно-профильным соединением.
подробнее
Отвод 30°
Отвод 30° двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая

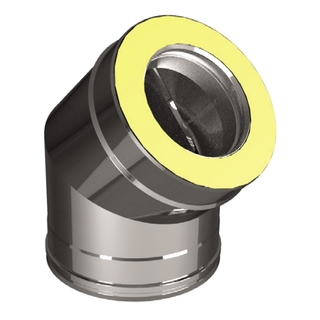

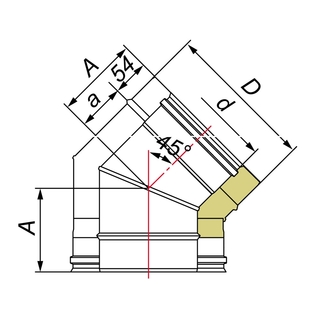

Отвод 45°
Отвод 45°
Отвод 45° двухстенный с раструбно-профильным соединением.
подробнее
Отвод 45°
Отвод 45° двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая

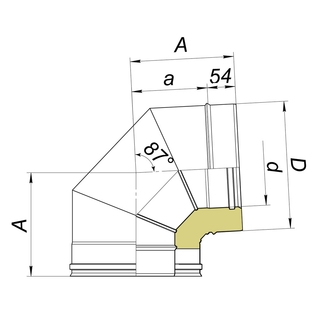

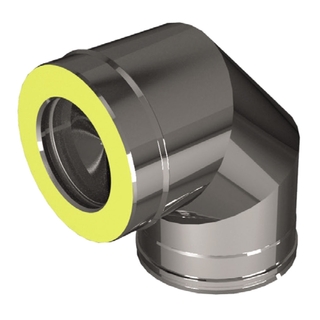

Отвод 90°
Отвод 90°
Отвод 90° двухстенный с раструбно-профильным соединением.
подробнее
Отвод 90°
Отвод 90° двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Переходник моно-термо
Переходник моно-термо
Переходник моно-термо, двухстенный с раструбно-профильным соединением.
подробнее
Переходник моно-термо
Переходник моно-термо, двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая
Переходник моно-термо (на конус)
Переходник моно-термо (на конус)
Переходник моно-термо на конус двухстенный с раструбно-профильным соединением.
подробнее
Переходник моно-термо (на конус)
Переходник моно-термо на конус двухстенный с раструбно-профильным соединением.
Диаметр, мм
104115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Переходник термо-моно
Переходник термо-моно
Переходник термо-моно двухстенный с раструбно-профильным соединением.
подробнее
Переходник термо-моно
Переходник термо-моно двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая
Переходник термо-моно (на конус)
Переходник термо-моно (на конус)
Переходник моно-термо на конус, двухстенный с раструбно-профильным соединением.
подробнее
Переходник термо-моно (на конус)
Переходник моно-термо на конус, двухстенный с раструбно-профильным соединением.
Диаметр, мм
104115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Ревизия
Ревизия
Ревизия двухстенная с раструбно-профильным соединением.
подробнее
Ревизия
Ревизия двухстенная с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 321, матовая / ОцинкованнаяAISI 304, зеркальная / AISI 321, матовая
Стойка опорная
Стойка опорная
Стойка опорная под двухстенные элементы с раструбно-профильным соединением.
подробнее
Стойка опорная
Стойка опорная под двухстенные элементы с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная
Тройник 45°
Тройник 45°
Тройник 45° двухстенный с раструбно-профильным соединением.
подробнее
Тройник 45°
Тройник 45° двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Тройник 90°
Тройник 90°
Тройник 90° двухстенный с раструбно-профильным соединением.
подробнее
Тройник 90°
Тройник 90° двухстенный с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Труба горизонтальная со штуцером для отвода конденсата
Труба горизонтальная со штуцером для отвода конденсата
Труба горизонтальная со штуцером для отвода конденсата, двухстенная с раструбно-профильным соединением.
подробнее
Труба горизонтальная со штуцером для отвода конденсата
Труба горизонтальная со штуцером для отвода конденсата, двухстенная с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Труба прямая L1000
Труба прямая L1000
Труба прямая двухстенная с раструбно-профильным соединением.
подробнее
Труба прямая L1000
Труба прямая двухстенная с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая
Труба прямая L250
Труба прямая L250
Труба прямая двухстенная с раструбно-профильным соединением.
подробнее
Труба прямая L250
Труба прямая двухстенная с раструбно-профильным соединением.
Диаметр, мм
80100104110115120130150160180200250300
Марка стали
AISI 304, зеркальная / AISI 321, матовая

Дымоходы из нержавеющей стали Вулкан бывают разных видов и областей назначения. Самый распространенный и универсальный вид труб дымоудаления – это так называемые «сэндвич» дымоходы и их элементы из нержавейки. Данный вид систем дымоудаления может применяться как в частных бытовых целях, так и вместе с промышленным оборудованием.

Сэндвич-дымоходы: области применения

Нержавеющий сэндвич-дымоход также называют двухконтурным или двустенными. Они применяются для безопасного и качественного отвода продуктов сгорания топлива от всех известных видов бытовых приборов:

  • каминов и печей
  • банных печей
  • котлов
  • генераторов
  • барбекю и плит

Двухконтурный дымоход: технические и рабочие характеристики

Применяемые материалы и конструкция сэндвич дымоходов из стали с изоляцией позволяют им выдерживать высокие температуры отходящих газов и другие рабочие нагрузки. Так, номинальный, рабочий уровень температуры продуктов сгорания в дымоотводе может составлять 750 градусов Цельсия, а пиковый краткосрочный – 1000 градусов Цельсия. Данные показатели являются оптимальными для системы дымоотведения, так как стандартный уровень температуры дыма, отходящего от бытовых отопительных приборов, составляет всего 450 градусов.

Двухконтурные дымоотводы из нержавеющей стали сэндвич-конструкции рассчитаны на давление в размере 5000 Па внутри контура, также они отличаются высокой устойчивостью к агрессивным кислотным средам, конденсату, климатическим воздействиям. При проектировании и производстве двухконтурных дымоотводов применяется система для термокомпенсации, которая исключает возможность деформации элементов во время естественного расширения стали от температурных нагрузок.

Среди других рабочих и конструкционных характеристик двуконтурных дымоотводов Вулкан выделяют следующие:

  • высокий уровень герметичности
  • минимальный вес
  • прочная конструкция
  • качественные профили для стыковки
  • наличие полного спектра комплектующих деталей и элементов
  • возможность подключения любого отопительного оборудования
  • возможность установки как внутри, так и снаружи строений
  • возможность проектирования и установки как на начальных этапах строительства, так и в уже готовых объектах
  • удобный монтаж
  • широкий спектр применения
  • продолжительный срок службы

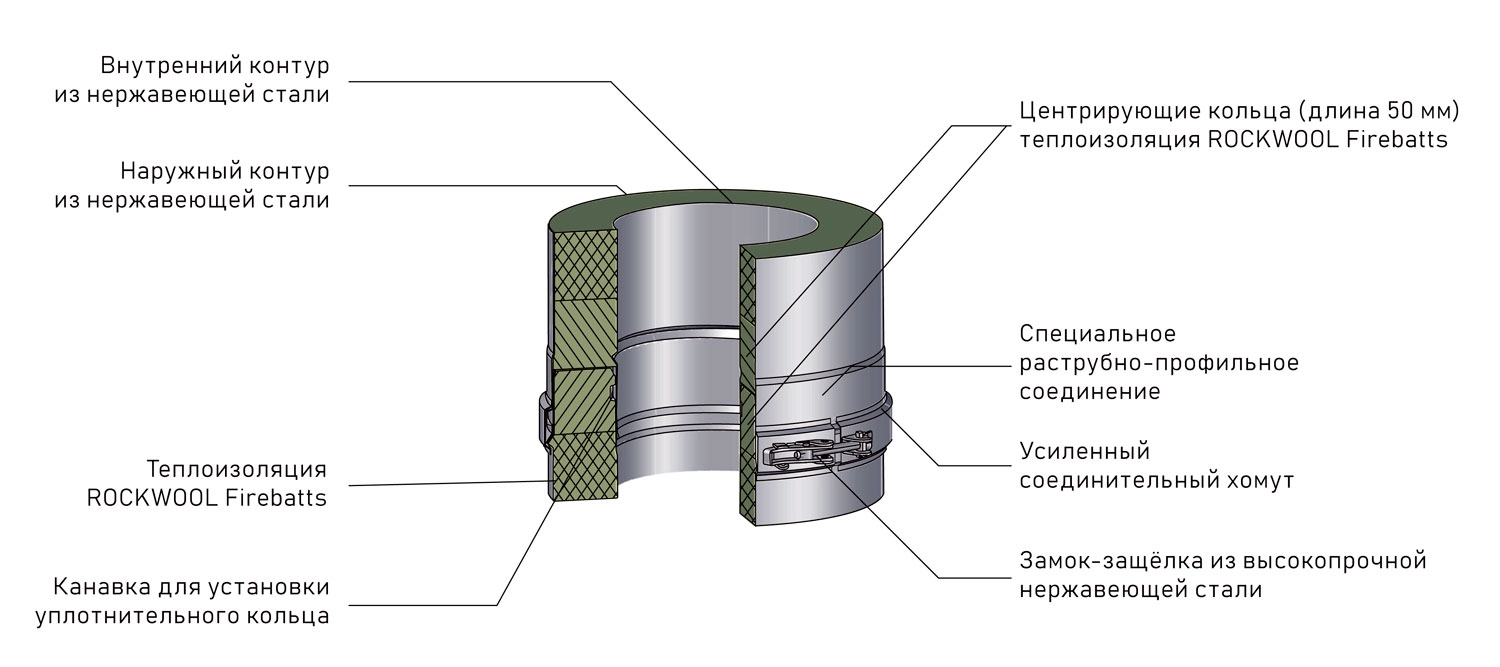

Особенности конструкции

Главной особенностью таких дымоотводов является наличие сразу двух контуров: внутреннего и наружного, а также слоя изоляции между ними. Внутренний контур труб изготавливается из нержавеющей высоколегированной стали марки AISI 321. По запросу клиента возможно применение других видов стали - AISI 310 и AISI 316. Толщина стали составляет 0,5 – 1,0 миллиметр. Второй, наружный контур изготавливается из нержавеющей стали марки AISI 304, либо из гальванизированной стали. Толщина стали наружного контура составляет от 0,5 до 0,8 миллиметров.

Особое внимание при изготовлении двухконтурных дымоходов уделяется изоляции. При производстве применяется базальтовая огнеупорная вата датского производства Rockwool или финского производства Paroc, толщина слоя составляет 50 или 100 миллиметров в зависимости от эксплуатационных особенностей оборудования, к которому подключается дымоотвод.

Двухконтурные дымоходы торговой марки Вулкан проектируются и производятся с применением передового оборудования и материалов. За счет технологий производства и проектирования, продуманной конструкции и усиленных рабочих характеристик на преимущественное большинство дымовых труб Вулкан предоставляется гарантия от производителя сроком в 50 лет.
