Система одноконтурных элементов (газоходов) овального сечения

перейти к товарам

Одноконтурная система дымоходов овального сечения

Данная система дымоходов овального сечения спроектирована ведущими специалистами завода ВУЛКАН совместно с европейскими партнерами из Германии и Швейцарии на основе многолетнего опыта проектирования, производства, монтажа и эксплуатации дымоходов.

Все элементы дымоходной овальной системы производятся на самом современном в России оборудовании по технологиям последнего поколения. Тщательный подбор и контроль используемых материалов (высоколегированная аустенитная нержавеющая сталь), а также высокая квалификация персонала завода «ВУЛКАН» позволяют нам производить продукцию высочайшего качества.

Область применения овальных дымоходов

Отведение продуктов сгорания от котлов, печей, каминов, дизель-генераторов, работающих на твердом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения с рабочими параметрами дымовых газов:

  • номинальная температура до 750°C
  • давление внутри системы до 200 Па
  • основной контур системы устойчив к агрессивной и кислотной среде.

Система одноконтурных дымоходов предназначена для установки как внутри, так и снаружи строения, а также для санирования рабочих дымовых каналов и вновь возводимых дымовых шахт.

Система овальных дымоходов предназначена для работы как под разрежением, так и под избыточном давлением. При работе одностенной дымоходной системы под избыточным давлением, в газоплотном варианте исполнения, требуется комплектация силиконовыми уплотнительными кольцами.

Тщательный подбор и контроль используемых материалов и высокая квалификация персонала позволяют производить продукцию высочайшего качества. Все элементы дымоходов спроектированы для эксплуатации во всех климатических районах, включая районы крайнего Севера.

Конструктивные особенности одноконтурных дымоходов овального сечения

  • Материал основного контура: нержавеющая сталь AISI 321 (AISI 316 L, AISI 310- по запросу) толщиной 0,5-0,8 мм
  • Раструбно-профильное соединение элементов систем с усиленным зигом для повышения жесткости и газоплотности узлов стыковки
  • Расширенный номенклатурный ряд стандартных элементов позволяет собрать любую конфигурацию дымоходной системы
  • Высокая геометрическая точность всех частей дымоотводящей системы
  • Повышенная прочность понструкции при минимальном весе

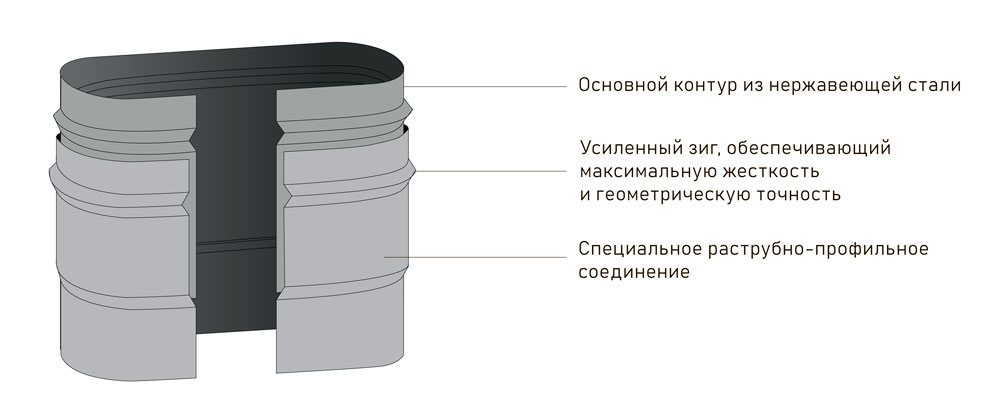

Фрагмент соединения двух элементов одноконтурной системы ВУЛКАН овального сечения

Фрагмент соединения двух элементов одноконтурной системы ВУЛКАН овального сечения

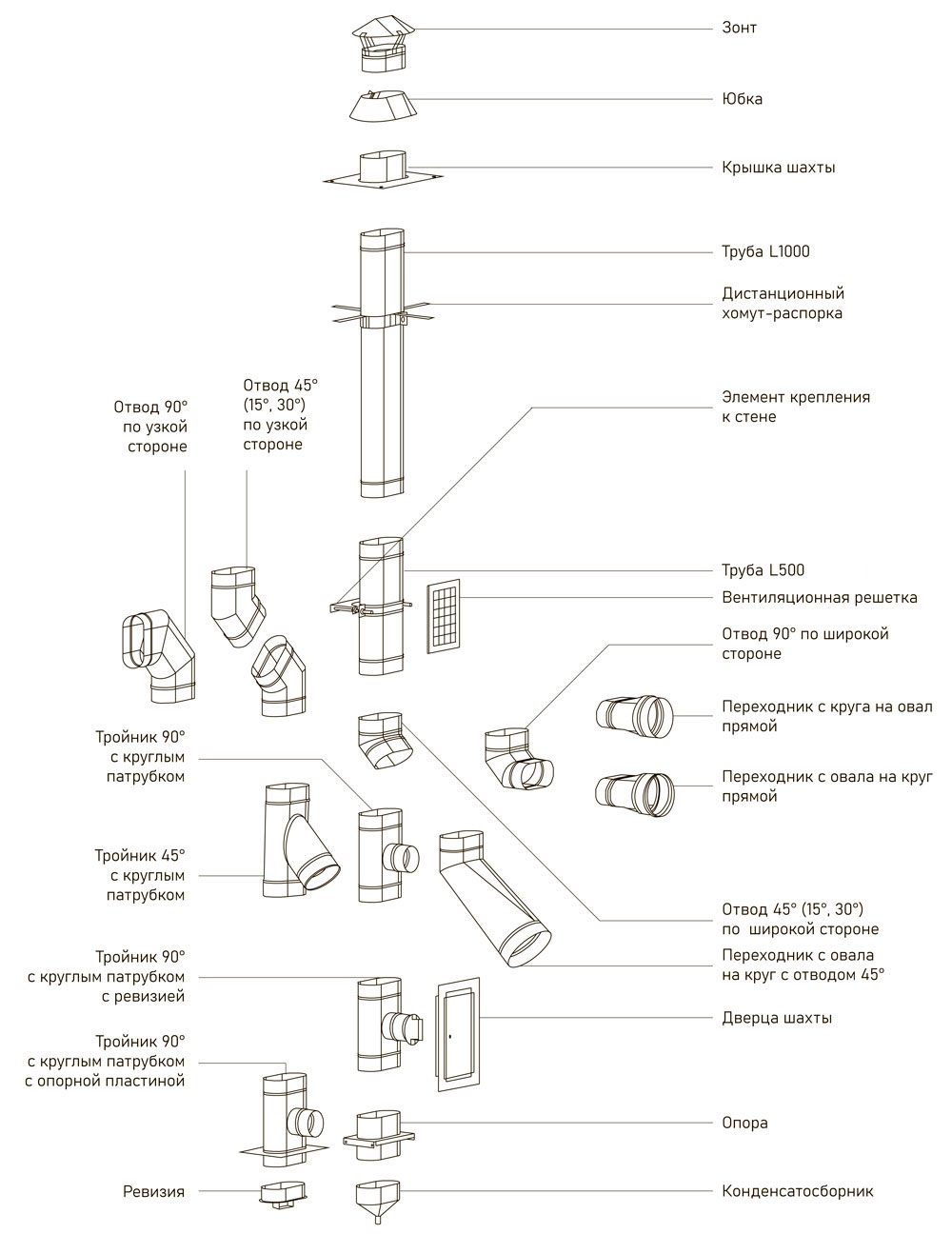

Элементы одноконтурной системы ВУЛКАН овального сечения. Основной ряд.

Элементы одноконтурной системы ВУЛКАН овального сечения. Основной ряд.

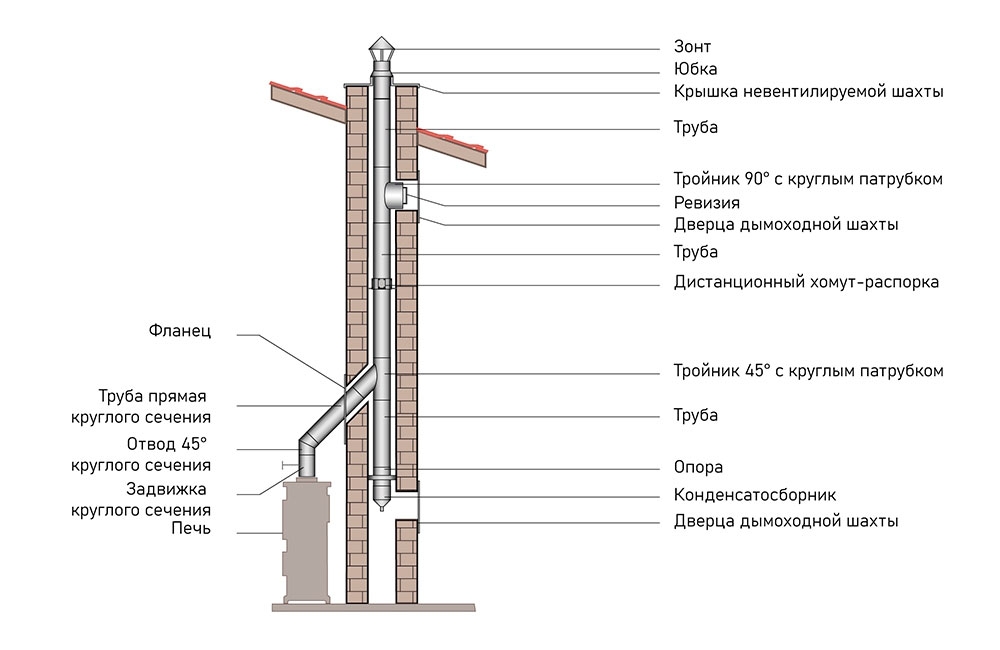

Схема монтажа дымохода ВУЛКАН от печи (камина) методом загильзовки кирпичного канала

Схема монтажа дымохода ВУЛКАН от печи (камина) методом загильзовки кирпичного канала

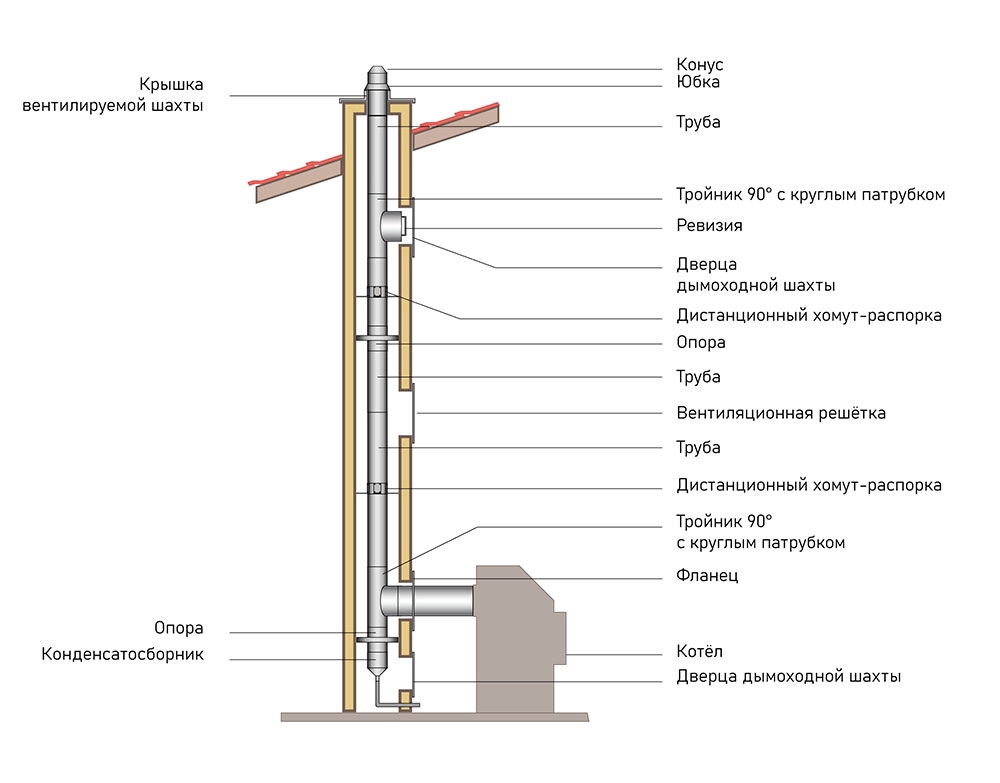

Схема монтажа дымохода ВУЛКАН от котла в возводимую шахту из огнестойкого материала

Схема монтажа дымохода ВУЛКАН от котла в возводимую шахту из огнестойкого материала

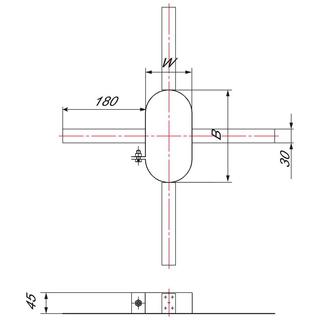

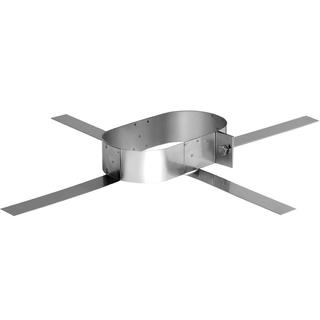

Дистанционный хомут-распорка
Дистанционный хомут-распорка
Дистанционный хомут-распорка овального сечения. Выполнен из нержавеющей стали.
подробнее
Дистанционный хомут-распорка
Дистанционный хомут-распорка овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

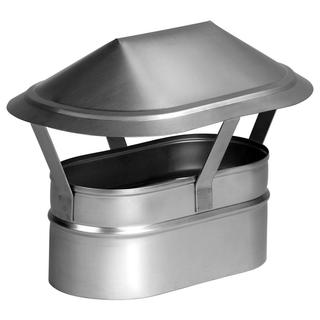

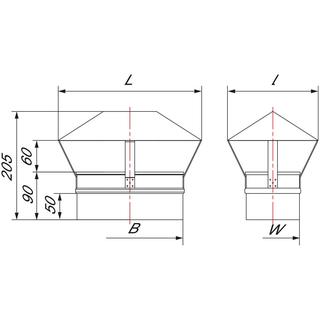

Зонт
Зонт
Зонт овального сечения. Выполнен из нержавеющей стали.
подробнее
Зонт
Зонт овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

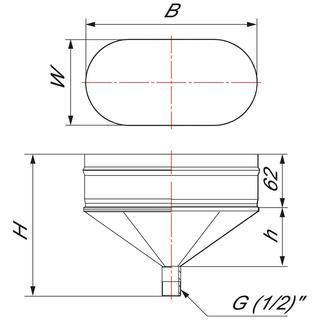

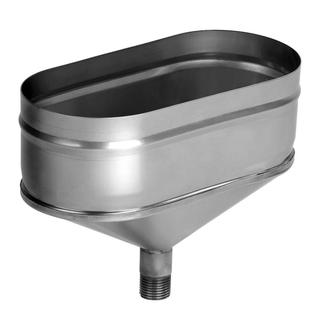

Конденсатосборник
Конденсатосборник
Конденсатосборник овального сечения. Выполнен из нержавеющей стали.
подробнее
Конденсатосборник
Конденсатосборник овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

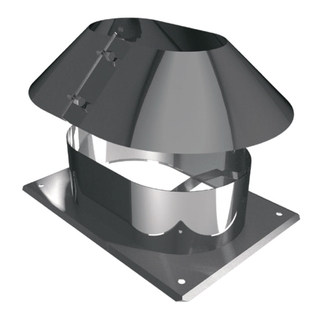

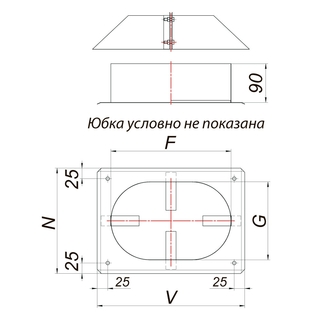

Крышка вентилируемой шахты с юбкой
Крышка вентилируемой шахты с юбкой
Крышка вентилируемой шахты с юбкой, овального сечения. Выполнена из нержавеющей стали.
подробнее
Крышка вентилируемой шахты с юбкой
Крышка вентилируемой шахты с юбкой, овального сечения. Выполнена из нержавеющей стали.

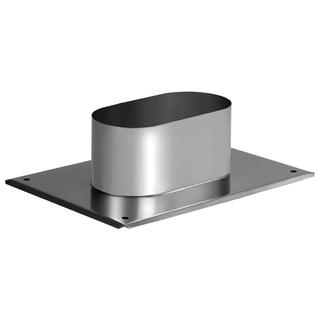

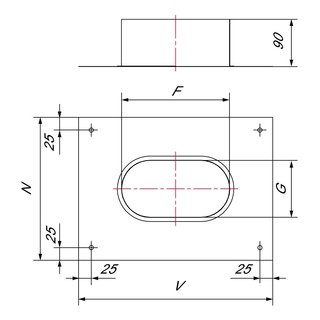

Крышка невентилируемой шахты
Крышка невентилируемой шахты
Крышка шахты овального сечения. Выполнена из нержавеющей стали.
подробнее
Крышка невентилируемой шахты
Крышка шахты овального сечения. Выполнена из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

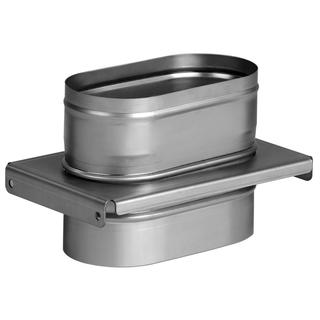

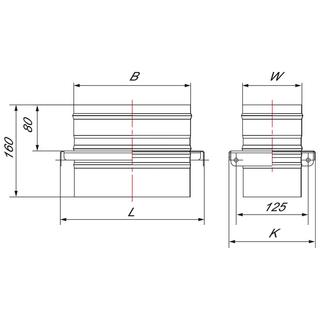

Опора
Опора
Опора овального сечения. Выполнена из нержавеющей стали.
подробнее
Опора
Опора овального сечения. Выполнена из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

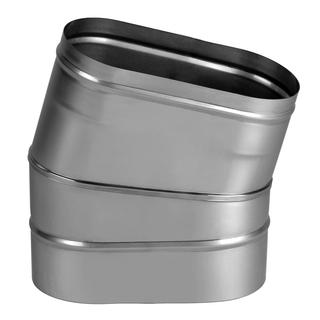

Отвод 15° по узкой стороне
Отвод 15° по узкой стороне
Отвод 15° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 15° по узкой стороне
Отвод 15° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

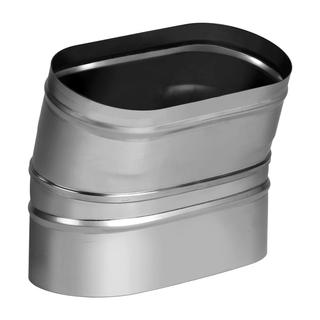

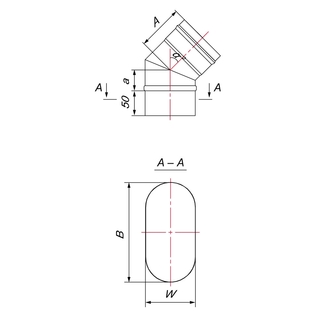

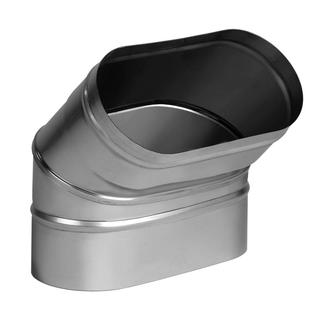

Отвод 15° по широкой стороне
Отвод 15° по широкой стороне
Отвод 15° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 15° по широкой стороне
Отвод 15° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

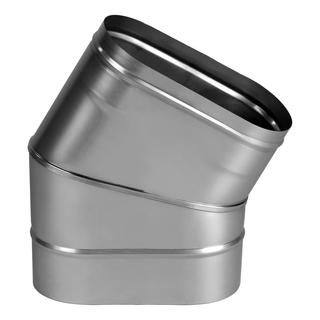

Отвод 30° по узкой стороне
Отвод 30° по узкой стороне
Отвод 30° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 30° по узкой стороне
Отвод 30° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

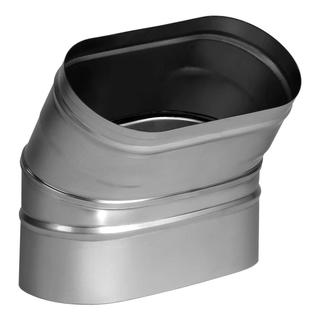

Отвод 30° по широкой стороне
Отвод 30° по широкой стороне
Отвод 30° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 30° по широкой стороне
Отвод 30° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

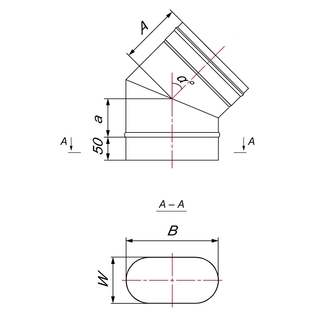

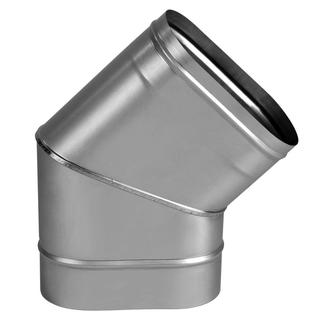

Отвод 45° по узкой стороне
Отвод 45° по узкой стороне
Отвод 45° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 45° по узкой стороне
Отвод 45° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240
Отвод 45° по широкой стороне
Отвод 45° по широкой стороне
Отвод 45° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 45° по широкой стороне
Отвод 45° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

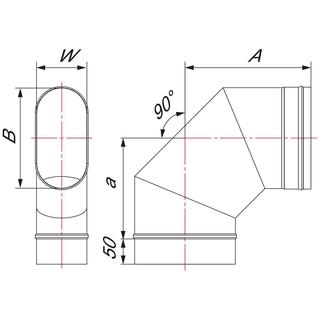

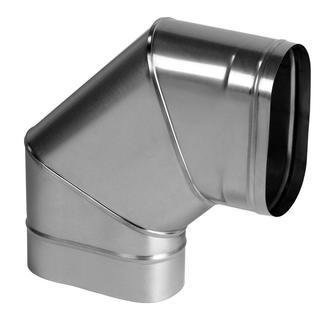

Отвод 90° по узкой стороне
Отвод 90° по узкой стороне
Отвод 90° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 90° по узкой стороне
Отвод 90° по узкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

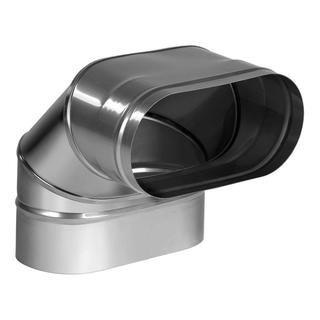

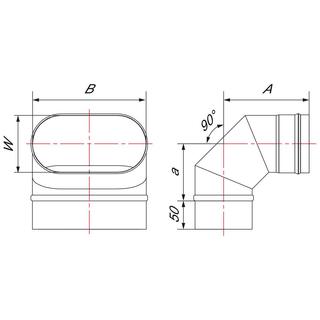

Отвод 90° по широкой стороне
Отвод 90° по широкой стороне
Отвод 90° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
подробнее
Отвод 90° по широкой стороне
Отвод 90° по широкой стороне, овального сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

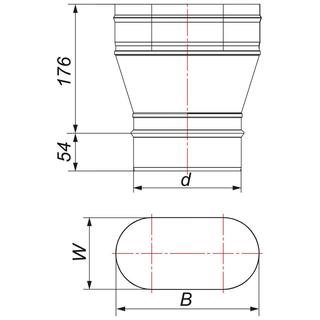

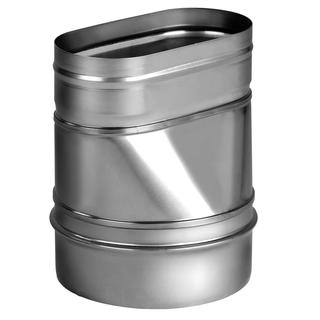

Переходник прямой с круга на овал
Переходник прямой с круга на овал
Переходник с круга на овал прямой. Выполнен из нержавеющей стали.
подробнее
Переходник прямой с круга на овал
Переходник с круга на овал прямой. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

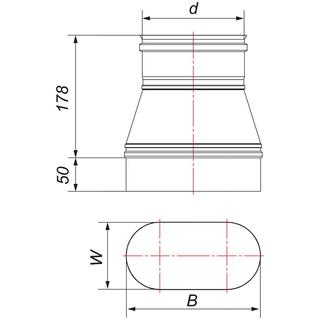

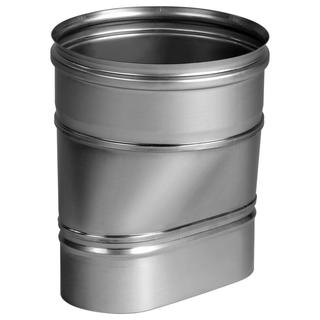

Переходник прямой с овала на круг
Переходник прямой с овала на круг
Переходник с овала на круг прямой. Выполнен из нержавеющей стали.
подробнее
Переходник прямой с овала на круг
Переходник с овала на круг прямой. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

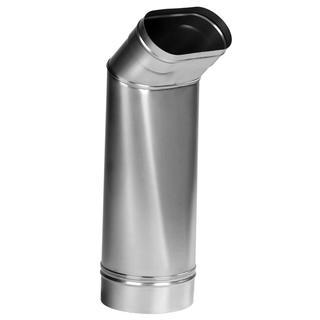

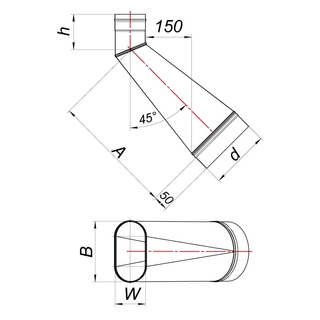

Переходник с овала на диаметр под углом 45°
Переходник с овала на диаметр под углом 45°
Переходник с овала на диаметр под углом 45°. Выполнен из нержавеющей стали.
подробнее
Переходник с овала на диаметр под углом 45°
Переходник с овала на диаметр под углом 45°. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

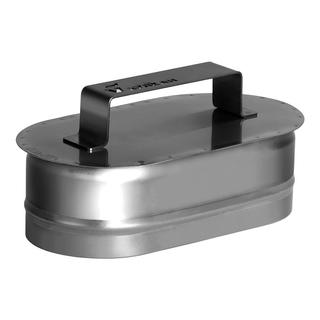

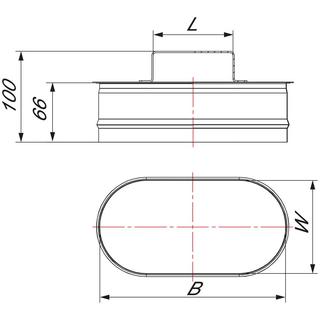

Ревизия
Ревизия
Ревизия овального сечения. Выполнена из нержавеющей стали.
подробнее
Ревизия
Ревизия овального сечения. Выполнена из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

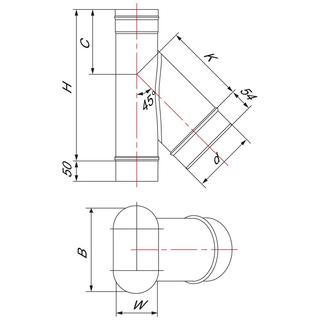

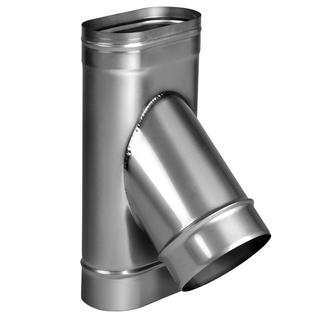

Тройник 45° с патрубком круглого сечения
Тройник 45° с патрубком круглого сечения
Тройник 45° с патрубком круглого сечения. Выполнен из нержавеющей стали.
подробнее
Тройник 45° с патрубком круглого сечения
Тройник 45° с патрубком круглого сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

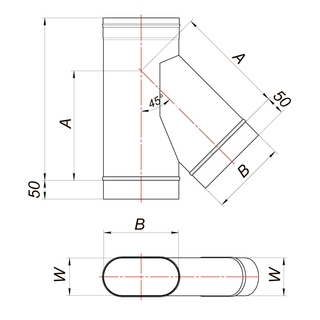

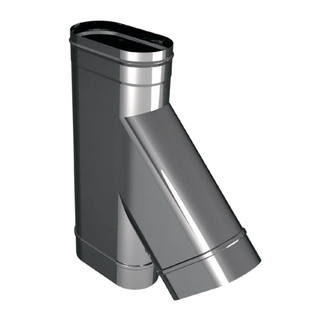

Тройник 45° с патрубком овального сечения по узкой стороне
Тройник 45° с патрубком овального сечения по узкой стороне
Тройник 45° с патрубком овального сечения по узкой стороне. Выполнен из нержавеющей стали.
подробнее
Тройник 45° с патрубком овального сечения по узкой стороне
Тройник 45° с патрубком овального сечения по узкой стороне. Выполнен из нержавеющей стали.

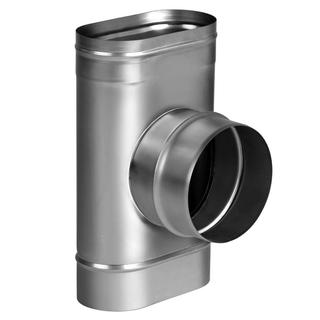

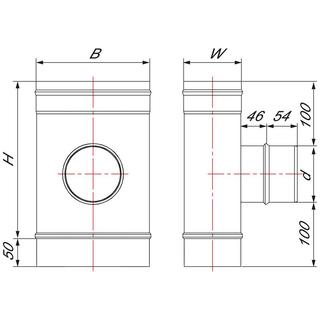

Тройник 90° с патрубком круглого сечения
Тройник 90° с патрубком круглого сечения
Тройник 90° с патрубком круглого сечения. Выполнен из нержавеющей стали.
подробнее
Тройник 90° с патрубком круглого сечения
Тройник 90° с патрубком круглого сечения. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

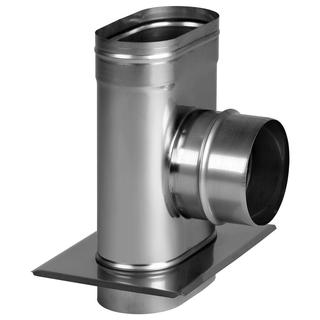

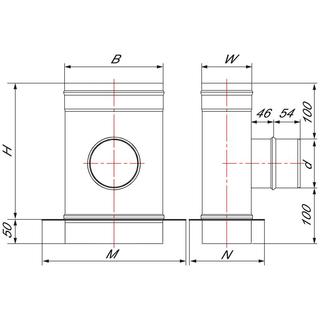

Тройник 90° с патрубком круглого сечения с опорной пластиной
Тройник 90° с патрубком круглого сечения с опорной пластиной
Тройник 90° с патрубком круглого сечения с опорной пластиной. Выполнен из нержавеющей стали.
подробнее
Тройник 90° с патрубком круглого сечения с опорной пластиной
Тройник 90° с патрубком круглого сечения с опорной пластиной. Выполнен из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240

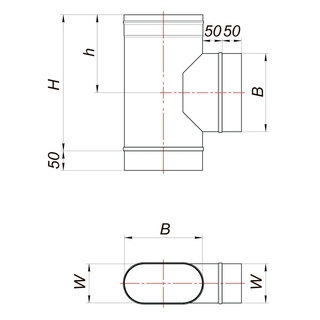

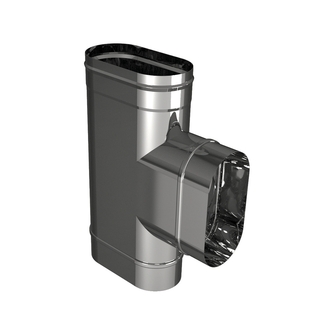

Тройник 90° с патрубком овального сечения по узкой стороне
Тройник 90° с патрубком овального сечения по узкой стороне
Тройник 90° с патрубком овального сечения по узкой стороне. Выполнен из нержавеющей стали.
подробнее
Тройник 90° с патрубком овального сечения по узкой стороне
Тройник 90° с патрубком овального сечения по узкой стороне. Выполнен из нержавеющей стали.

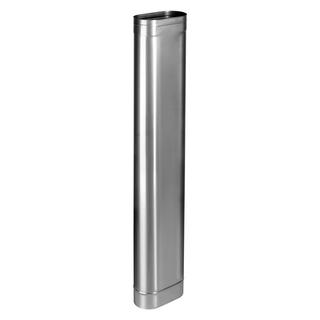

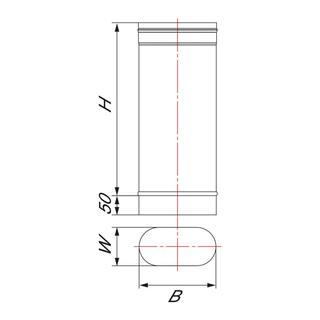

Труба L1000
Труба L1000
Труба L1000 овального сечения. Выполнена из нержавеющей стали.
подробнее
Труба L1000
Труба L1000 овального сечения. Выполнена из нержавеющей стали.
Марка стали
AISI 321, матовая
WxB, мм
100x200120x240
