От корректности расчётов и конструктивных решений зависит время безопасной эвакуации, устойчивость дымового слоя и работа вентиляции при пожаре. Ошибка на стадии проекта практически не поддаётся исправлению на монтаже.
Система дымоудаления — это не просто часть противопожарной защиты. Это управляемая аэродинамическая схема здания или промышленного помещения, которая должна оставаться работоспособной в момент максимальной нагрузки: при высоких температурах, резком изменении давления и быстром распространении продуктов горения. Чтобы такая система работала, важно учитывать реальную физику процесса: геометрию объекта, взаимодействие помещений, работу вентиляции, температурные слои и сценарии развития пожара.
Инженерный центр завода «ВУЛКАН» разрабатывает системы дымоудаления там, где требуется точный расчёт, устойчивость работы, высокая надёжность и корректная работа автоматики. Мы проектируем дымоудаление как инженерную задачу высокого уровня — с моделированием движения дыма, анализом аэродинамики и проработкой конструктивов, которые будут реально изготовлены и смонтированы.
Где применяются системы дымоудаления, разработанные «ВУЛКАН»
Промышленные помещения
В цехах, на участках термообработки, в литейных отделениях и энергоцентрах дым появляется не только при возгорании, но и как часть технологического процесса. Здесь важны температура газов, скорость выброса, химический состав, влияние технологической вентиляции и неравномерность тепловых полей. Система дымоудаления должна работать в связке с технологическими вытяжками и обеспечивать устойчивый режим при изменении нагрузки.
Здания по нормам СП
Для торговых центров, складских комплексов, бизнес-центров и подземных паркингов основная задача — организовать устойчивую аэродинамику, чтобы дым двигался по предсказуемому сценарию, а пути эвакуации оставались защищёнными. При проектировании систем дымоудаления и подпора воздуха мы опираемся на действующие СП, но не ограничиваемся формальными требованиями — оцениваем фактическое поведение потоков в конкретном здании.
Удаление продуктов сгорания от оборудования
Печи, сушильные камеры и технологические линии формируют дым и горячие газы, которые требуют отдельной инженерной системы. Для таких решений важны структура газовой смеси, температура, режимы работы оборудования и взаимодействие с технологической вентиляцией. Мы рассматриваем технологическое дымоудаление как часть производственного процесса, а не только как элемент пожарной вентиляции.
Какие системы дымоудаления мы проектируем
Проектирование инженерного центра «ВУЛКАН» охватывает все типы систем, которые применяются в современной промышленности и зданиях. Тип системы выбирается под конкретный объект и реальные условия эксплуатации.
Механическое дымоудаление
Механическое дымоудаление использует вентиляторы, устойчивые к высоким температурам (как правило, 200/400 °C). Такие системы применяются в коридорах, складских комплексах, подземных паркингах, производственных помещениях. Главная инженерная задача — обеспечить фактический расход, учитывая сопротивления каналов, влияние температуры на плотность газа и отсутствие обратных потоков. Мы рассчитываем всю трассу — от клапанов до шахты и вентустановки, — чтобы система сохраняла производительность при максимальной тепловой нагрузке.
Естественное дымоудаление
Естественное дымоудаление используется там, где возможно формирование устойчивой тепловой тяги — в атриумах, высотных зданиях, производствах с большим объёмом. Мы рассчитываем высоту, сечение, тепловые потери и устойчивость канала, чтобы шахта действительно работала как тяговая, а не формальная. При необходимости мы совмещаем естественную тягу с механическими участками, добиваясь устойчивого режима работы.
Подпор воздуха
Системы подпора воздуха создают избыточное давление в лестничных клетках, лифтовых холлах и тамбурах, блокируя поступление дыма в пути эвакуации. Подпор должен сохранять разность давлений даже при открытии дверей и изменении потоков, при этом двери должны оставаться доступными для открытия человеком. Мы увязываем подпор с системой дымоудаления, чтобы они работали согласованно и не создавали конфликтных режимов.
Комбинированные схемы
На большинстве реальных объектов применяется комбинация нескольких систем: механического дымоудаления, притока, подпора воздуха и естественных каналов. Мы выполняем полную увязку таких схем, чтобы при пожаре системы работали синхронно, а не создавали паразитные потоки, ухудшающие условия эвакуации и работу вентиляции.
Технологическое дымоудаление
Технологическое дымоудаление — это системы для удаления перегретых и агрессивных газов от оборудования. Для них характерны высокие температуры, наличие аэрозолей, тяжёлых фракций и переменные режимы работы. Мы проектируем такие системы на основе теплотехники, технологических процессов и требований промышленной безопасности, подбираем материалы и оборудование с учётом коррозионных и температурных режимов.
Сводная характеристика основных систем дымоудаления
Как мы проектируем систему дымоудаления
Проектирование систем дымоудаления в «ВУЛКАНЕ» — это последовательный инженерный процесс, в котором каждая стадия опирается на результаты предыдущей. Такой подход позволяет заранее увидеть слабые места и предложить технически устойчивое решение.
1. Аналитика объекта
Мы изучаем архитектуру, объёмы помещений, возможные сценарии задымления, тепловые нагрузки оборудования и работу существующей вентиляции. На этом этапе определяется характер движения дыма, зоны риска и принципиальная схема будущей системы.
2. Моделирование движения дыма
На основе инженерных расчётов мы определяем скорость подъёма горячего слоя, распределение давления, влияние открытых проёмов, вероятность завихрений и устойчивость дымового слоя. Это позволяет увидеть, как будет вести себя объект в аварийном режиме, и подобрать схему, которая обеспечит требуемую высоту чистой зоны и время для эвакуации.
3. Расчёт производительности
Мы рассчитываем фактический расход дымоудаления, параметры вентиляторов, кратность удаления, размеры шахт и конфигурацию воздуховодов. Все расчёты учитывают реальные сопротивления, рабочую температуру, совместную работу систем дымоудаления и подпора воздуха. На этом этапе исключаются решения, которые «работают только на бумаге».
4. Компоновка оборудования и конструктивов
На основе расчётов формируется инженерная схема, включающая шахты, воздуховоды, клапаны, вентиляторные установки, систему автоматики и конструктивные узлы. Каждый элемент проверяется на монтажную технологичность, возможность изготовления и обслуживания. Мы заранее закладываем конструктивы, которые могут быть реализованы на заводе и смонтированы на объекте без доработок.
5. Проектная документация
Итогом работы становится комплект проектной и рабочей документации: расчёты, чертежи, аксонометрия, спецификации, схемы управления и требования к монтажу. Документация отражает реальную собираемость системы, учитывает режимы эксплуатации и требования надзорных органов.
Что входит в проект системы дымоудаления
Правильно выполненный проект системы дымоудаления — это не набор условных схем, а технический документ, который описывает логику работы системы, её расчётные параметры и конструктивную реализацию. Он должен быть понятен монтажникам, инженерам эксплуатации и экспертам надзорных органов. Проект, который мы передаём заказчику, включает пять ключевых блоков.
1. Аэродинамические и теплотехнические расчёты
Мы рассчитываем фактический расход дымоудаления, движение и высоту дымового слоя, перепады давления, тепловые нагрузки на элементы системы, сопротивления шахт и воздуховодов, устойчивость потоков при открытых дверях и воротах. Эти расчёты показывают, как система будет работать в реальном пожаре, а не только по норме.
2. Схемы работы системы и сценарии управления
В проекте описывается логика, по которой система запускается и функционирует: последовательность открытия клапанов дымоудаления, работа вентиляторов, алгоритмы подпора воздуха, резервирование и взаимодействие с автоматикой здания (системами пожарной сигнализации и управления эвакуацией). Это позволяет эксплуатирующим службам понимать, как система ведёт себя при различных сценариях.
3. Конструктивные решения
Мы разрабатываем трассировку шахт, конфигурацию воздуховодов, узлы крепления и опоры, огнестойкие участки, размещение вентиляторных установок и конструктивы для монтажа клапанов. Все решения увязаны с несущими конструкциями здания и возможностями монтажа на объекте.
4. Чертежи, схемы, планы

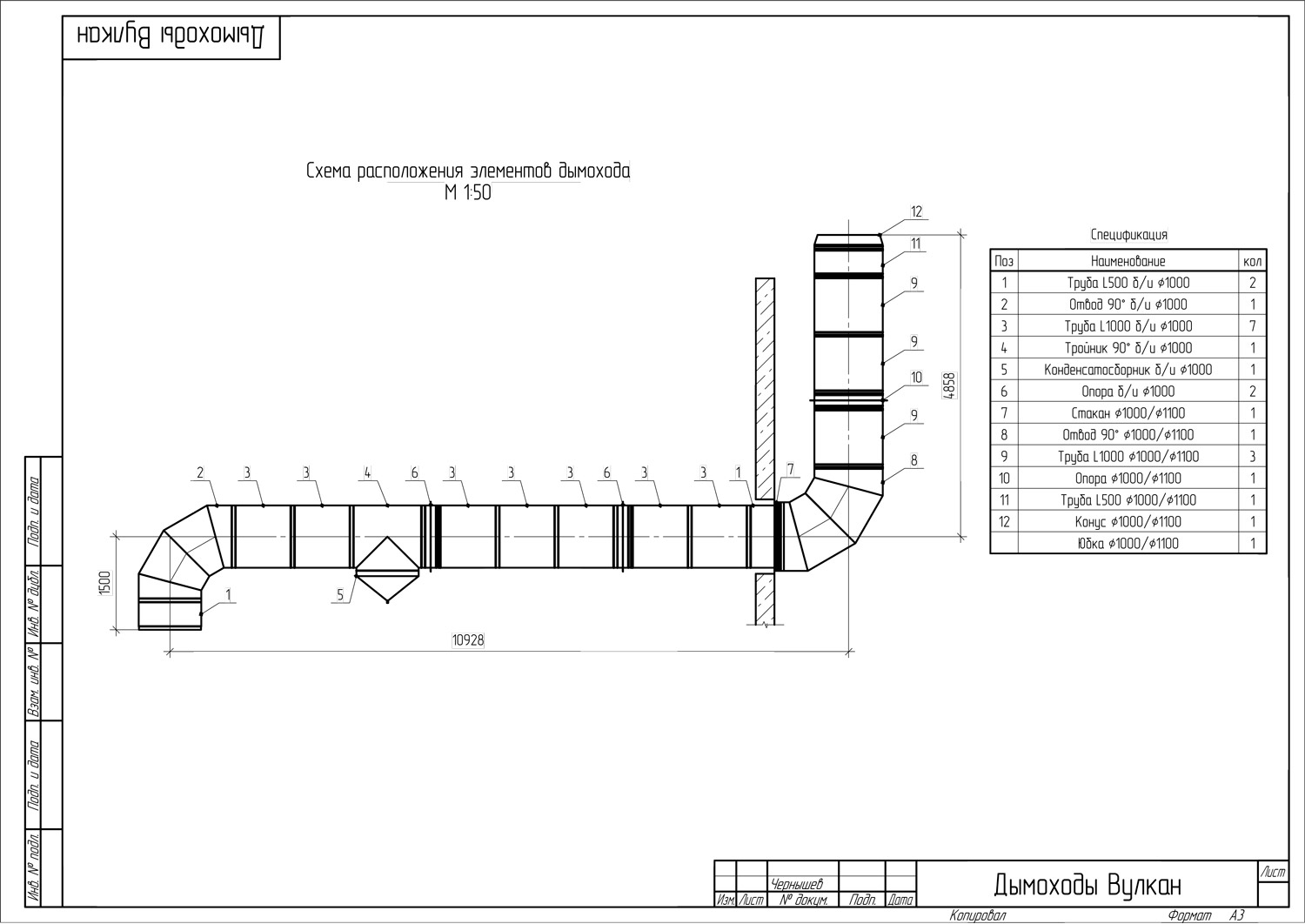

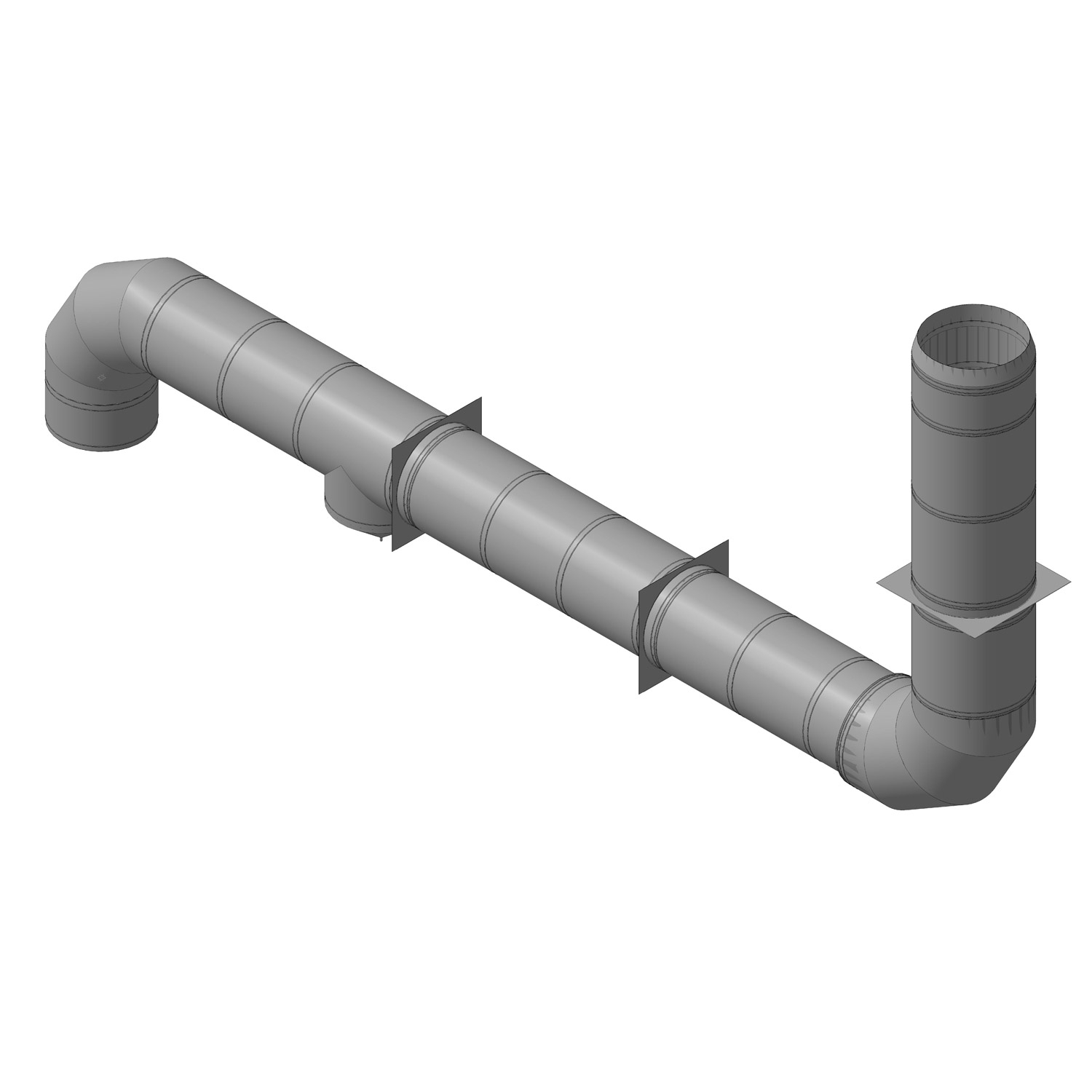

В комплект документации входят рабочие чертежи и графические материалы: аксонометрия систем, планы этажей с размещением элементов, разрезы шахт и венткамер, схемы соединений, переходов и проходов. Эта часть проекта служит основой для качественного монтажа и последующего обслуживания.
5. Спецификация оборудования и материалов
Мы формируем точный перечень компонентов системы: типы и марки вентиляторов, клапаны дымоудаления и огнезадерживающие клапаны, воздуховоды и шахты, элементы автоматики, датчики, шкафы управления, металлоконструкции и крепёж. Спецификация полностью привязана к расчётам и требованиям по работоспособности системы.
Наличие полноценного проекта системы дымоудаления с расчётами и проработанными конструктивами облегчает согласование документации, упрощает монтаж и снижает риски при вводе объекта в эксплуатацию.
Особенности проектирования промышленных систем дымоудаления
Промышленные системы дымоудаления требуют отдельного подхода. Здесь важны высокие температуры (до 800 °C), химическая активность газов, сильный тепловой выброс оборудования, переменные источники задымления, влияние технологической вентиляции и большой объём помещений. Мы проектируем системы, которые остаются устойчивыми в реальных условиях — при нагреве, скачках давления и изменении количества дымообразования.
Для таких объектов выбираются специальные материалы, вентиляторы с повышенной термостойкостью, коррозионностойкие воздуховоды и шахты. Особое внимание уделяется зонам возможного образования завихрений и участкам, где при неверном решении система может потерять производительность или изменить направление потока.
Почему проектирование дымоудаления доверяют заводу «ВУЛКАН»
27 лет промышленной инженерии. Мы работаем со сложными зданиями и производственными объектами, где важна не только норма, но и реальная физика процесса.
Проектирование, производство и комплектация — на одной площадке. Металлические шахты, воздуховоды, монтажные элементы и огнестойкие участки изготавливаются на собственном заводе. Проект полностью совпадает с возможностями реализации, без импровизаций на монтаже.
Аэродинамическое моделирование и расчёт поведения дыма. Мы анализируем движение дымового слоя и перепады давления ещё до начала проектирования, создавая устойчивые и предсказуемые решения.
Гарантия работоспособности системы. Мы отвечаем за весь цикл: проект → изготовление → комплектация → монтаж → ввод в эксплуатацию.
Монтаж и технический надзор. Системы устанавливают наши монтажные бригады, а инженеры выполняют авторский надзор до завершения работ и запуска системы в рабочий режим.
FAQ — ответы на частые вопросы по проектированию дымоудаления
Нажмите на вопрос, чтобы раскрыть ответ. Блок помогает быстро понять ключевые моменты до детального изучения проекта.
Чем проект системы дымоудаления отличается от обычной схемы вентиляции? +
Можно ли использовать только естественное дымоудаление и отказаться от вентиляторов? +
Что даёт привязка проекта к собственному производству завода «ВУЛКАН»? +
Можно ли модернизировать существующую систему дымоудаления без полного пересмотра проекта? +
Заказать проект системы дымоудаления
Опишите тип объекта, назначение помещений, наличие технологического оборудования и действующих инженерных систем. Инженеры завода «ВУЛКАН» подготовят предложение по проектированию системы дымоудаления с учётом особенностей вашего объекта.
По запросу мы можем выполнить полный цикл: проектирование, изготовление металлических шахт и воздуховодов, комплектацию оборудования, монтаж и ввод системы в эксплуатацию.
