Настенный горизонтальный бак для воды, 53/76 л

Объем, л

5376

Марка стали

AISI 304, зеркальная

Настенный горизонтальный бак для воды, 53л, AISI 304 (Вулкан)

Марка стали	AISI 304, зеркальная
Артикул	BHvHR53BA
Вес брутто, кг	5.5
Объем, м3	0.090601
Объем, л	53

Настенный горизонтальный бак для воды, 76л, AISI 304 (Вулкан)

Марка стали	AISI 304, зеркальная
Артикул	BHvHR76BA
Вес брутто, кг	5.8
Объем, м3	0.133984
Объем, л	76

Настенный горизонтальный бак для воды, 53л, AISI 304 (Вулкан)

Марка стали
Вес брутто, кг	5.5
Объем, м3	0.090601
Объем, л

Настенный горизонтальный бак для воды, 76л, AISI 304 (Вулкан)

Марка стали
Вес брутто, кг	5.8
Объем, м3	0.133984
Объем, л

Где купить

Настенный накопительный бак на 53/76 л, горизонтальный. Изготовлен из нержавеющей стали AISI 304.

При изготовлении используется высоколегированная нержавеющая сталь аустинитного класса AISI 304. Толщина стенки внутренней несущей трубы теплообменника, донышек теплообменника и бака составляет 0,8 мм. Диаметр внутренней несущей трубы бака состовляет 115 мм. Все баки снабжены штуцерами 3/4 для отвода и подвода воды.

Назначение и принцип работы

Система, состоящая из теплообменника и бака накопителя, предназначена для подогрева воды проходящими через теплообменник дымовыми газами. Теплообменник и бак накопитель соединены между собой трубами, поэтому вода, нагреваясь в теплообменнике, поступает в накопительный бак. Бак накопитель с горячей водой может располагаться как в помещении печи, так и вне этого помещения. Интенсивность теплообмена зависит от температуры дымовых газов, которая находится в пределах 300-600°C, таким образом, скорость подогрева воды в системе зависит от объема теплообменника, накопительного бака и интенсивности горения топлива.

Монтаж и эксплуатация

Натрубный теплообменник предназначен для установки на печь, работающую на твердом топливе бытового предназначения. При выборе теплообменника необходимо просчитывать высоту всей конструкции от пола до потолка, включая печь и дымоход. Установку дымохода проводить с соблюдением противопожарных норм и правил, руководствуясь СП 7.13130.2013. Для удобной регулировки как интенсивности горения печи, так и скорости подогрева воды рекомендуется над теплообменником установить задвижку. При выборе накопительного бака необходимо руководствоваться высотой помещения и необходимым объемом воды. Соединение теплообменника с элементами печи и дымохода производите с использованием жаростойкого герметика. Накопительный бак и теплообменник соединяется металли ческими трубами для горячей воды сечением не меньше 3/4 дюйма. Система с использованием теплообменника должна быть открытой, то есть работающей при атмосферном давлении за счет естественной циркуляции. Перед монтажом удалите защитную пленку с элементов баков, если таковая имеется, проверьте их на герметичность. Соберите конструкцию системы, как показано на одной из схем рис. 2, рис. 3.

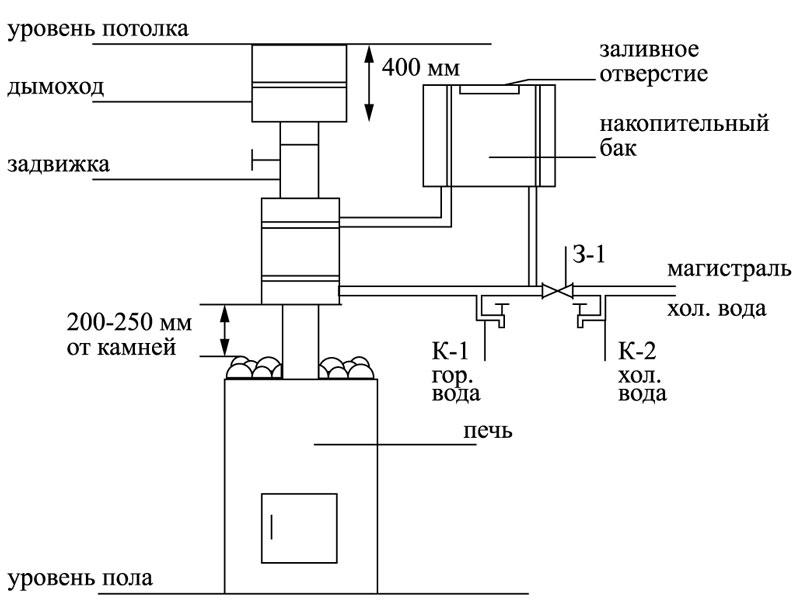

Схема рис. 2 предназначена для работы системы при подаче воды от подводящей магистрали с рабочим давлением до 4 атм. Залив воды в систему, в этом случае, осуществляется открытием задвижки З-1. После наполнения системы (накопительный бак заполнен) подогрев воды осуществляется при закрытой задвижке З-1. Горячая вода из системы набирается через кран К-1, холодная вода набирается через кран К-2.

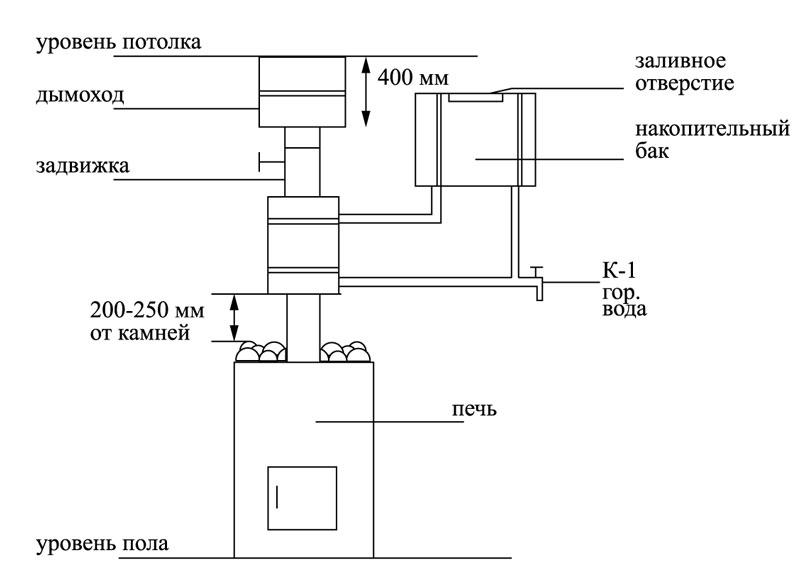

Схема рис. 3 предназначена для работы системы при подаче воды через заливное отверстие накопительного бака. Горячая вода из системы набирается через кран К-1. Собранная таким образом конструкция - готова к эксплуатации. Полностью заполните систему водой и растопите печь. Поддерживайте интенсивность горения дров в печи до достижения необходимой температуры воды в накопительном баке. Всегда перед протопкой полностью заполняйте систему водой, по мере использования горячей воды из бака пополняйте его холодной водой.

Безопасность при эксплуатации натрубного бака и системы теплообменник-накопительный бак

• Не прикасайтесь к нагретым частям бака во время эксплуатации
• Сливайте воду аккуратно, особенно во время интенсивного процесса теплообмена внутри бака
• Не допускайте детей к бакам без контроля со стороны взрослых
• Не топите печь без залитой в систему воды
• Не оставляйте в баках воду при длительном неиспользовании, а особенно в зимнее время
• Не вносите изменения в конструкцию бака
• Не эксплуатируйте систему с какими-либо неисправностями
• Не устанавливайте краны и вентили, которые могут закрыть систему теплообмена, кроме как показано на схеме, это может привести к нарушению циркуляции, созданию избыточного давления, к разрыву системы и, как следствие, может привести к ожогам и травмам!
• Не подключайте систему к устройствам, создающим давление (насосы, станции и др.), это может привести к повреждениям изделий системы, а так же к серьезным травмам!
• Используйте чистую воду
• Очищайте водяную емкость от накипи по мере ее образования
• Рекомендуется производить очистку внутренней трубы натрубного бака от сажи совместно с дымоходом не реже одного раза в отопительный период

Допускается конденсатообразование на внутренней поверхности несущей трубы и на наружной стороне бака.

Комплектность

Каждое изделие укомплектовано инструкцией по эксплуатации.
Натрубный бак и накопительный бак комплектуются крышкой.
Крепеж и соединительные трубы в комплект не входят.
