Система дымоходов круглого сечения VBR, окрашенных в черный цвет, спроектирована и разработана заводом ВУЛКАН для подключения и отвода дымовых газов от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.
ОБЛАСТЬ ПРИМЕНЕНИЯ ЧЕРНЫХ ДЫМОХОДОВ «ВУЛКАН»
Система дымоходов круглого сечения ВУЛКАН VBR, окрашенных в чёрный цвет, спроектирована и разработана заводом ВУЛКАН для подключения и отвода дымовых газов от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.
При подключении дымоходов черного цвета VBR к котлам и дизель-генераторам, работающим на жидком или газообразном видах топлива, под наддувом или с образованием большого количества конденсата, необходимо использовать в двухконтурной системе VBR уплотнительные силиконовые кольца и подключать теплогенерирующее оборудование через систему одноконтурных элементов ВУЛКАН круглого сечения.
Рабочие параметры дымовых газов системы дымоходов VBR:
- номинальная температура:
- до 650ºC (для AISI 439)
- до 750ºC (для AISI 321)
- максимальная (краткосрочная) температура 850ºC (для AISI 439)
- разрежение внутри системы до 40 Па
- давление внутри системы до 200 Па
- основной контур системы устойчив к агрессивной кислотной среде
Система дымоходов черного цвета предназначена для установки как внутри, так и снаружи строения, с закреплением как к стене, так и к специальным мачтам.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОХОДОВ ВУЛКАН VBR

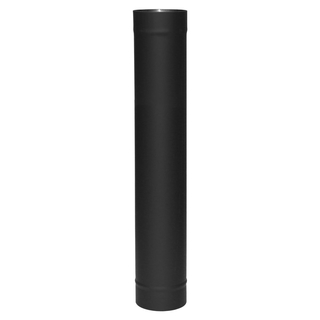

- Материал основного контура в одноконтурных элементах: нержавеющая сталь AISI 439 (AISI 304, AISI 321 - по запросу) толщиной 0,8 мм.

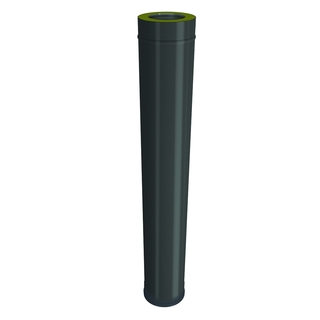

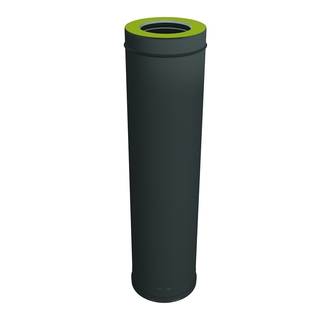

- Материал внутреннего контура в двухконтурных элементах: нержавеющая сталь AISI 321 (AISI 316, AISI 310 - по запросу) толщиной 0,5 мм.
- Материал наружного контура в двухконтурных элементах: нержавеющая сталь AISI 439 толщиной 0,5 мм.
- Теплоизоляция: огнестойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50 мм.
- Система внутренней термокомпенсации двухконтурных элементов дымоходов ВУЛКАН, исключающая их деформацию при естественном линейном температурном расширении металла.
- Высокая геометрическая тоочность всех частей дымоотводящей системы.
- Повышенная прочность конструкции при минимальном весе.
- Возможность использования в двухконтурных элементах специальных силиконовых колец для герметизации системы.
- Уникальный стыковочный профиль раструбно-профильных соединений двухконтурных элементов.
ФРАГМЕНТ СОЕДИНЕНИЯ ДВУХ ОДНОКОНТУРНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ VBR ВУЛКАН
ФРАГМЕНТ СОЕДИНЕНИЯ ДВУХ ДВУХКОНТУРНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ VBR ВУЛКАН

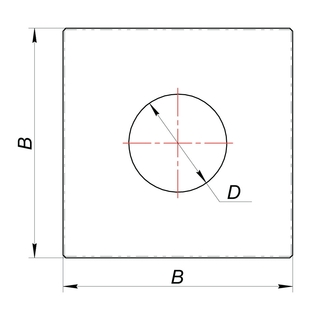

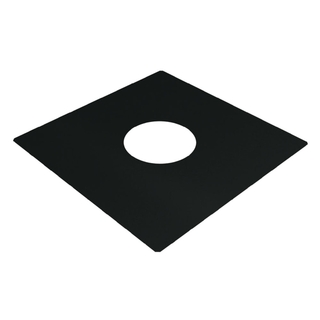

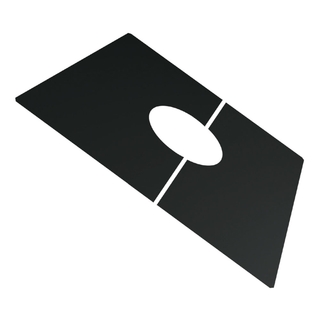

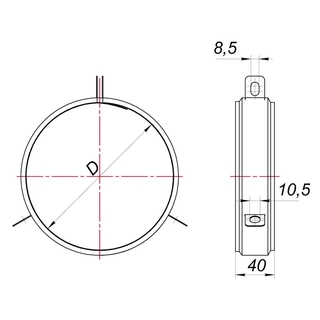

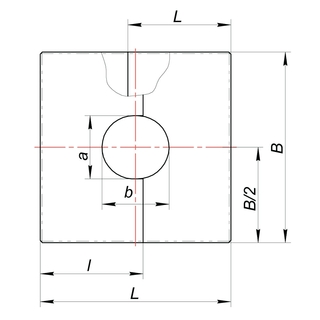

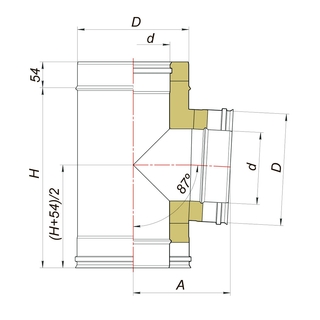

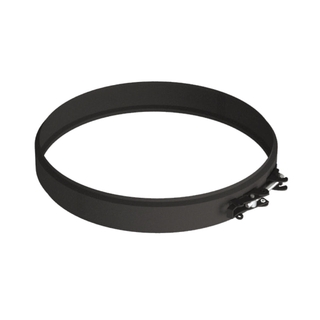

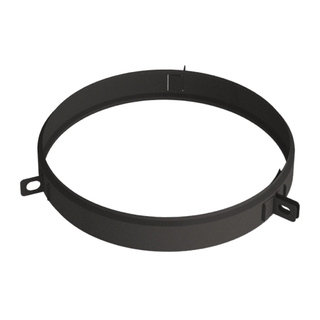

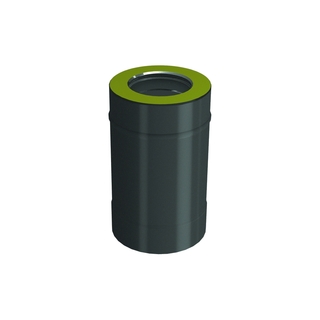

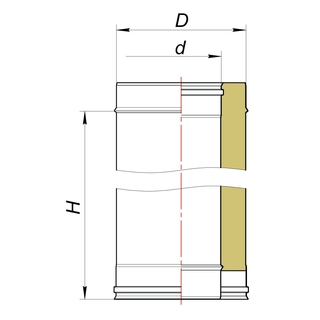

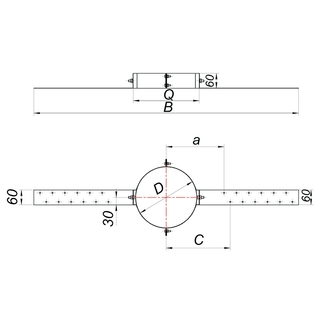

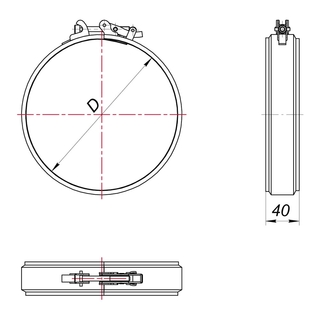

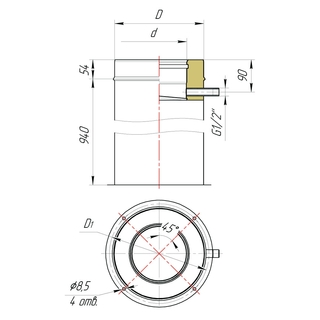

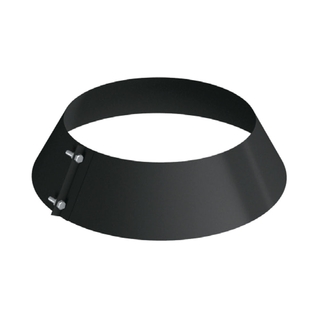

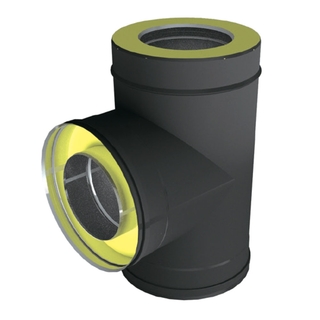

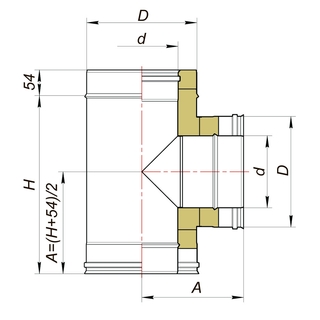

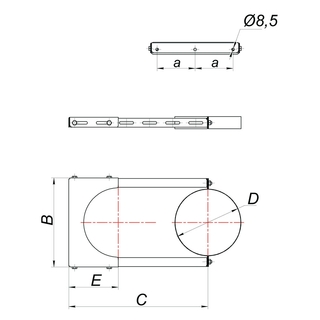

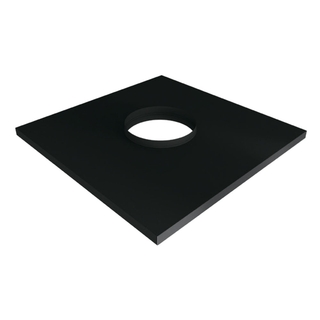

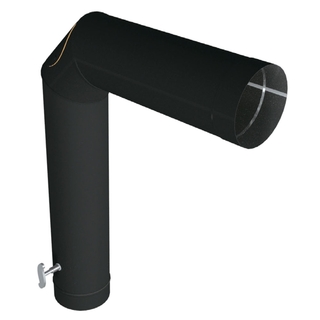

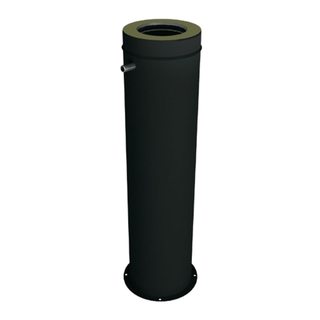

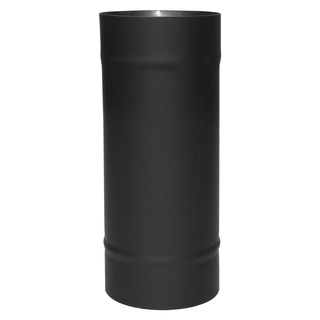

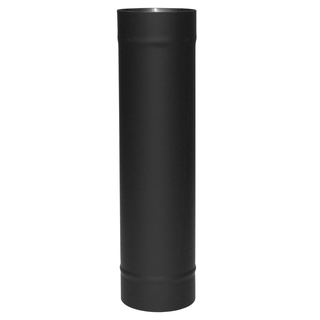

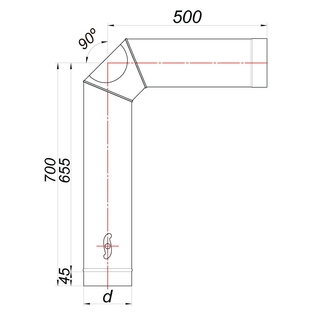

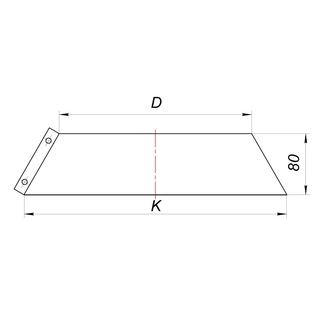

ЭЛЕМЕНТЫ СИСТЕМЫ VBR ВУЛКАН. ОСНОВНОЙ РЯД.
На дымоходы «Вулкан» с изоляцией нанесено порошковое напыление, выдерживающее температуру до 200ºC. На дымоходы без изоляции нанесён слой высокотемпературной краски, выдерживающей температуру 900ºC. Цвет покрытия - чёрный: оттенок, наиболее подходящий к основной массе печей и каминов.
Разработка новой линейки труб осуществлялась с учётом современных требований к отопительным печам и каминам, в том числе, дизайнерским. Окрашенные в чёрный цвет дымоходы отлично сочетаются с внешним видом каминов и печей различного исполнения, а также хорошо интегрируются в разные интерьерные решения пространства.
СХЕМА МОНТАЖА ДЫМОХОДА VBR ВУЛКАН ОТ ПЕЧИ ВНУТРИ СТРОЕНИЯ
СХЕМА МОНТАЖА ДЫМОХОДА VBR ВУЛКАН ОТ КОТЛА ПО НАРУЖНОЙ СТЕНЕ
